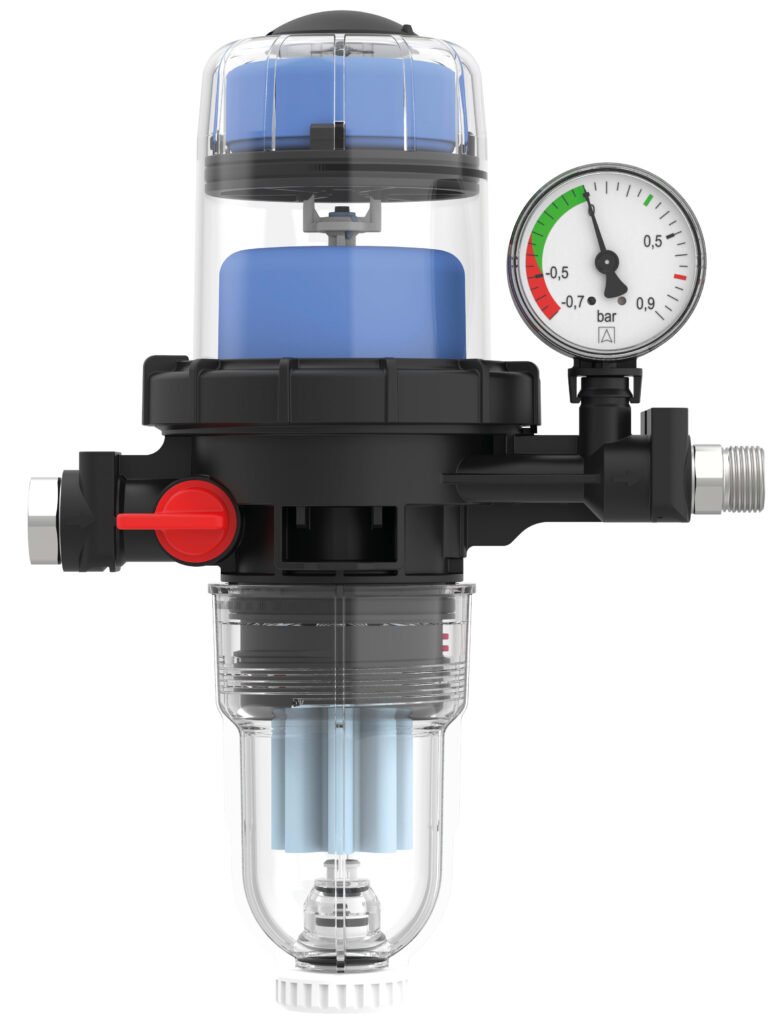

Skysto kuro filtras su nuorintuvu FloCo-Top-2CM
FloCo-Top-2CM – skysto kuro filtras su automatiniu nuorintuvu, vakuuminiu manometru ir išleidimo vožtuvu. Trys komplektacijos skiriasi filtro įdėklu, filtravimo smulkumu ir paviršiaus plotu.
FloCo-Top-2CM viename plastikiniame korpuse sujungia kuro filtrą, nuorintuvą, iš abiejų pusių valdomą uždarymo vožtuvą ir vakuuminį manometrą. Dviejų plūdžių sistema sulaiko kuro putas; atbulinis vožtuvas turi slėgio mažinimo į talpos pusę funkciją.
Priežiūra
Didėjantis vakuumas padeda įvertinti filtro užterštumą. Prijungus žarną ir atidarius išleidimo vožtuvą, kuras išleidžiamas kontroliuojamai prieš keičiant filtrą ar degiklio žarnas. Uždarymo vožtuvas leidžia patikrinti degiklio siurblio siurbimo gebą.
Pritaikymo sritis
Montuojamas tarp skysto kuro talpos ir degiklio vienvamzdėje tiekimo sistemoje, kurioje nesudegęs kuras grįžta iš degiklio į nuorintuvą. Tinka lengvajam krosnių kurui, dyzelinui, HVO ir GTL parafininiams degalams, taip pat biokuro mišiniams su ne daugiau kaip 30 % FAME.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Jungtis iš talpos pusės | G ⅜ vidinis sriegis |
| Jungtys iš degiklio pusės | G ⅜ išorinis sriegis su 60° kūgiu |
| Didžiausias srautas į degiklį | 100 l/h |
| Didžiausias grįžtamasis srautas | 120 l/h |
| Didžiausia terpės ir aplinkos temperatūra | 60 °C |
| Didžiausias darbinis viršslėgis | 0,7 bar |
| Bandymo slėgis | 6 bar; tai nėra leistinas darbinis slėgis |
| Korpusas | Didelio stiprio plastikas |
| Montavimo padėtis | Plūdžių kamera vertikaliai į viršų |
| Oro ir dujų atskyrimo našumas | Daugiau kaip 4 l/h |
| Vakuuminio manometro matavimo ribos | −0,7…+0,9 bar |
| Matmenys su trumpa kolba (plotis × aukštis × gylis) | 185 × 253 × 109 mm |
| Matmenys su ilga kolba (plotis × aukštis × gylis) | 185 × 341 × 109 mm |
Komplektacija
Filtras su nuorintuvu, pasirinktas filtro įdėklas, universalios jungtys 6 / 8 / 10 mm vamzdeliams, sieninis laikiklis su tvirtinimo elementais, nuorinimo žarnos jungties dangtelis ir išleidimo žarna.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Filtro įdėklas | Filtravimo smulkumas | Filtro paviršius |
|---|---|---|---|---|
| FloCo-Top-2CM Si | 70156 | Sukepinto plastiko, trumpas | 50 µm | 115 cm² |
| FloCo-Top-2CM MS-5 | 70159 | Opticlean MS-5, trumpas | 20–35 µm | 500 cm² |
| FloCo-Top-2CM Optimum MC-18 | 70158 | Opticlean MC-18, ilgas | 5–20 µm | 1 850 cm² |
