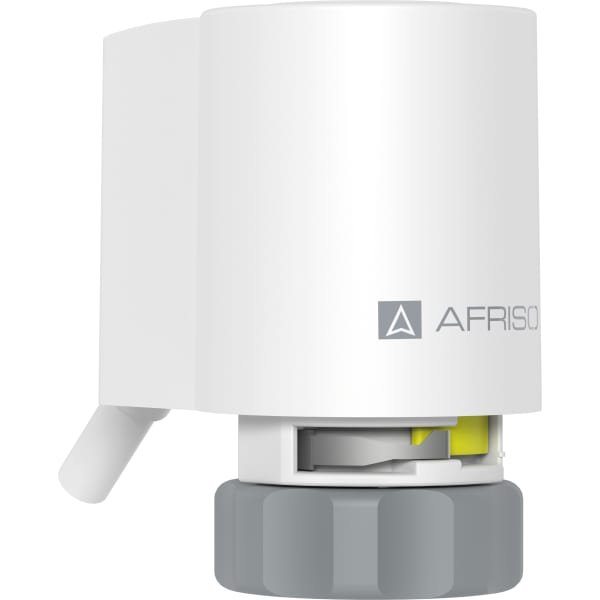

Elektroterminės pavaros TSA 13 FO
TSA 13 FO su First Open, Re-Open ir papildomu galiniu jungikliu siurblio valdymo grandinei. 110 N, eiga 4,5 mm; 230 V AC arba 24 V AC/DC.
TSA 13 FO valdo kolektoriaus vožtuvą ir turi papildomą bepotencialį galinį jungiklį. Jo signalą galima naudoti cirkuliacinio siurblio valdymo grandinėje, pagal pasirinktą kelių kontūrų valdymo schemą. Pavaros padėtis matoma pagal geltoną indikatorių.
Pirminis ir pakartotinis atidarymas
First Open funkcija palaiko gamykloje nustatytą atidarytą padėtį, todėl sistemą galima pripildyti ir išplauti dar neprijungus valdymo automatikos. Perėjus į įprastą režimą pavara be įtampos užsidaro. Re-Open funkcija leidžia ją vėl atidaryti rankiniu būdu be maitinimo atliekant priežiūrą.
Šioje serijoje Re-Open funkcija įjungiama indikatoriaus fiksatoriumi. Galimos 230 V AC ir 24 V AC/DC modifikacijos; jos skiriasi atsidarymo trukme ir galia.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Veikimas be įtampos | Uždaryta (NC) |
| Jungtis | Veržlė su M30 × 1,5 vidiniu sriegiu |
| Eiga | 4,5 mm |
| Spaudimo jėga | 110 N |
| Vožtuvo užsidarymo matmuo | 10,8 mm |
| Papildomas kontaktas | Vienas bepotencialis, normaliai atidarytas kontaktas |
| Kontakto apkrova | 230 V AC, iki 6 (2) A |
| Atsidarymo trukmė | 230 V AC – 3,5 min.; 24 V AC/DC – 4,5 min. |
| Galia nusistovėjus režimui | 230 V AC – 1,7 W; 24 V AC/DC – 1,6 W |
| Aplinkos / laikymo temperatūra | 0–50 °C / −25…+70 °C |
| Didžiausia temperatūra ties vožtuvu | 100 °C |
| Kabelis | 1 m; 4 × 0,75 mm², H05 |
| Matmenys (aukštis × plotis × gylis) | 68 × 40 × 56 mm |
| Apsaugos laipsnis | IP54 |
| Montavimo padėtis | Bet kuri |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Maitinimas | Atsidarymo trukmė | Galia |
|---|---|---|---|---|
| TSA 13 FO, 230 V AC | 79300 | 230 V AC | 3,5 min. | 1,7 W |
| TSA 13 FO, 24 V AC/DC | 79301 | 24 V AC/DC | 4,5 min. | 1,6 W |
