Tiesioginio tiekimo siurblių grupės PrimoTherm K 180-1 DN25
DN25 siurblių grupės be pamaišymo vožtuvo. Modifikacijos su AFRISO, Grundfos, Wilo siurbliais arba be siurblio.

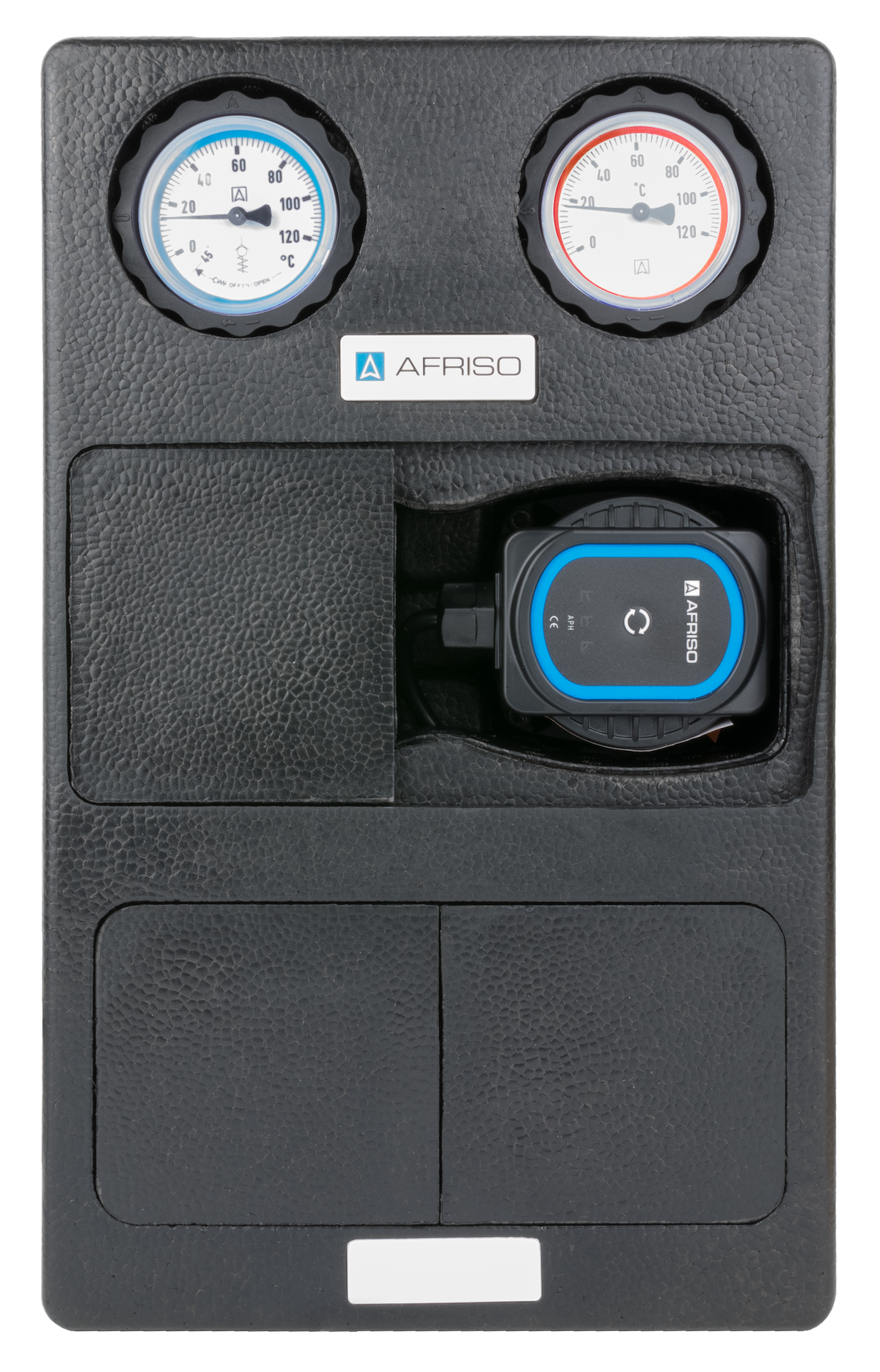

PrimoTherm K 180-1 DN25 – siurblio grupė be pamaišymo vožtuvo, skirta šildymo ir vėsinimo kontūrų šilumnešiui cirkuliuoti. Ji jungiama tarp šilumos ar šalčio šaltinio ir sistemos kontūro.
Paskirtis ir komplektacija
Grupė montuojama prie KSV 125 skirstytuvo, ABT 160 talpos arba naudojama kaip atskiras sistemos elementas. Galimos komplektacijos su AFRISO, Grundfos ir Wilo siurbliais arba be siurblio.
Konstrukcija

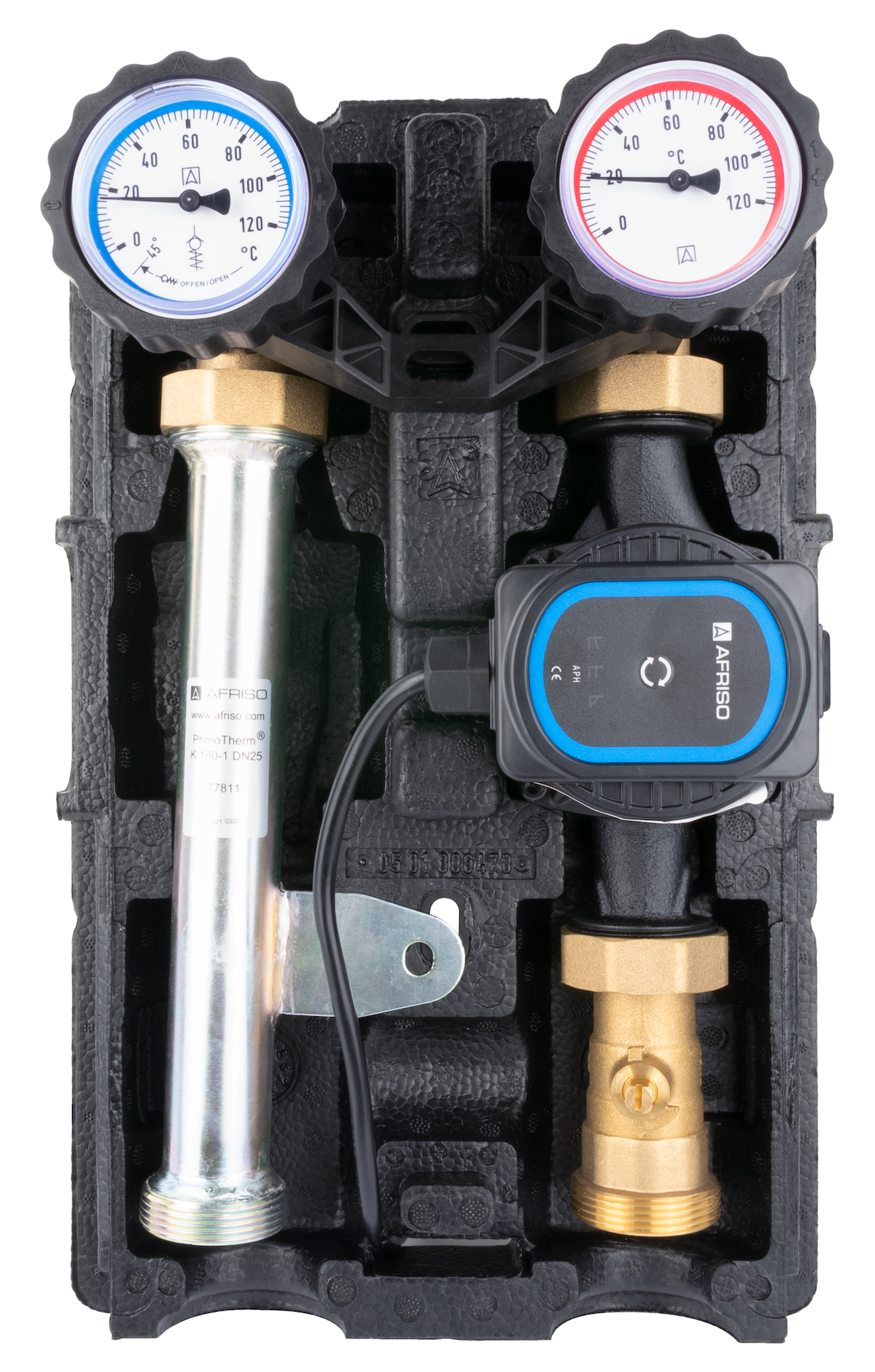

Grupėje yra tiekimo ir grįžimo termometrai, atbulinis vožtuvas, uždarymo vožtuvai bei šiluminė izoliacija. Prieš siurblį įrengtas papildomas uždarymo vožtuvas. Tiekimo ir grįžimo šakas galima sukeisti vietomis.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Vardinis dydis | DN25 |
| Atstumas tarp jungčių ašių | 125 mm |
| Jungtys sistemos kontūro pusėje | 2 × G1 vidinis sriegis |
| Jungtys šaltinio pusėje | 2 × G1½ išorinis sriegis |
| Kvs | 6,2 m³/h |
| Didžiausias darbinis slėgis | 10 bar |
| Didžiausia šilumnešio temperatūra | 90 °C |
| Terpė | Vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 % |
Komplektaciją rinkitės pagal modelių ir užsakymo kodų lentelę. Leistinos visos sistemos darbo ribos taip pat priklauso nuo pasirinkto siurblio ir kitų komponentų.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Cirkuliacinis siurblys |
|---|---|---|
| PrimoTherm K 180-1 DN25 – AFRISO APH 361 25-7/180, 230 V AC, 45 W | 7781820 | AFRISO APH 361 25-7/180, 230 V AC, 45 W |
| PrimoTherm K 180-1 DN25 – Wilo Para SC 25/6 | 77819 | Wilo Para SC 25/6 |
| PrimoTherm K 180-1 DN25 – Grundfos UPM3 Hybrid 25-70/180, 230 V AC, 52 W | 77818 | Grundfos UPM3 Hybrid 25-70/180, 230 V AC, 52 W |
| PrimoTherm K 180-1 DN25 – Be siurblio | 77811 | Be siurblio |
