Siurblių grupės su pamaišymu PrimoTherm K 180-2 DN32
DN32 siurblių grupės su ARV Kvs Vario vožtuvu; su ARM 343 pavara arba be jos. Pateiktos modifikacijos tiekiamos be siurblio.
PrimoTherm K 180-2 DN32 siurblių grupės skirtos šildymo ir vėsinimo kontūrų šilumnešiui cirkuliuoti bei kontūro tiekimo temperatūrai reguliuoti. Rotacinis pamaišymo vožtuvas ARV Kvs Vario leidžia keisti vožtuvo pralaidumą pagal sistemos poreikį.
Paskirtis ir komplektacija
Grupė montuojama ant sienos tarp šilumos ar šalčio šaltinio ir sistemos kontūro. Abi pateiktos DN32 modifikacijos tiekiamos be siurblio. 79502 turi ARM 343 pavarą; 79507 tiekiama be pavaros, su ProClick adapteriu jos arba reguliatoriaus montavimui.
Konstrukcija

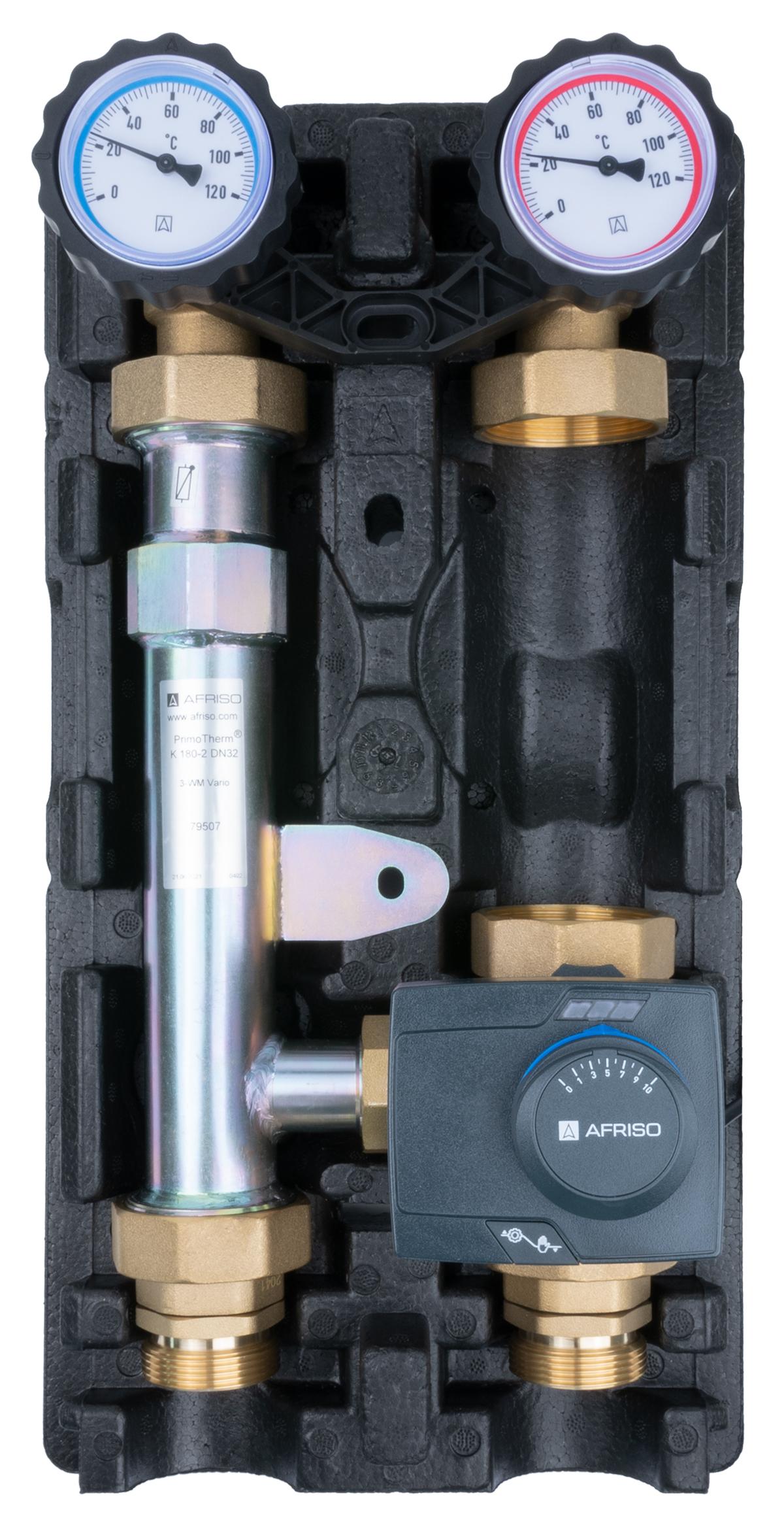

Grupėje yra tiekimo ir grįžimo termometrai, atbulinis vožtuvas, uždarymo vožtuvai bei šiluminė izoliacija. Tiekimo ir grįžimo šakas galima sukeisti vietomis.
Techniniai duomenys
| Charakteristika | Duomenys |
|---|---|
| Vardinis dydis | DN32 |
| Atstumas tarp jungčių ašių | 125 mm |
| Jungtys sistemos kontūro pusėje | 2 × G1¼ vidinis sriegis |
| Jungtys šaltinio pusėje | 2 × G1¼ vidinis sriegis; G1¼ × G1½ redukciniai nipeliai |
| Kvs | 12 / 16 / 22 m³/h, pasirenkamos nustatymo reikšmės |
| Didžiausias darbinis slėgis | 10 bar |
| Didžiausia šilumnešio temperatūra | Pagal modifikaciją: 79502 – 110 °C; 79507 – 90 °C |
| Terpė | Vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 % |
Komplektaciją rinkitės pagal modelių ir užsakymo kodų lentelę. Leistinos visos sistemos darbo ribos taip pat priklauso nuo pasirinkto siurblio ir kitų komponentų.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Cirkuliacinis siurblys | Valdymo įranga | Didžiausia šilumnešio temperatūra |
|---|---|---|---|---|

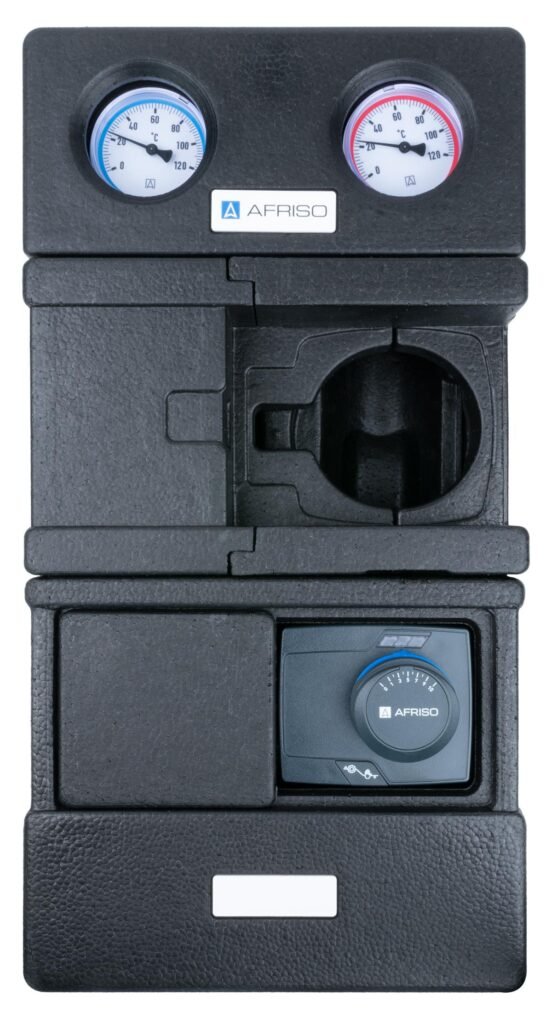

| PrimoTherm K 180-2 DN32 – Be siurblio; ARM 343 ProClick pavara | 79502 | Be siurblio | ARM 343 ProClick pavara | 110 °C |

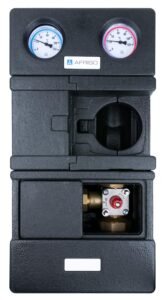

| PrimoTherm K 180-2 DN32 – Be siurblio; Be pavaros ir reguliatoriaus | 79507 | Be siurblio | Be pavaros ir reguliatoriaus | 90 °C |
