Poliamidiniai kolektoriai ProCalida EF1 K
3–12 kontūrų kolektoriai paviršinio šildymo ir vėsinimo sistemoms. PA66 korpusas, srauto matuokliai ir galimybė prijungti termoelektrines pavaras.
ProCalida EF1 K paskirsto šilumnešį grindų, sienų ar lubų šildymo ir vėsinimo kontūrams. Kiekvieno kontūro srautas reguliuojamas atskirai, todėl galima subalansuoti skirtingo ilgio vamzdžių kilpas.
Konstrukcija ir valdymas
Kolektoriaus korpusas pagamintas iš PA66 poliamido. Tiekimo šakoje įrengti srauto matuokliai, grįžimo šakoje – rankomis uždaromi vožtuvai. Ant jų galima montuoti termoelektrines pavaras ir prijungti patalpų temperatūros valdymą. Galiniai vožtuvai skirti sistemai užpildyti, išleisti ir praplauti.
Techniniai duomenys
- Pagrindinės jungtys: G1; kontūrų jungtys: G¾ su kūginiu sandarinimu („Euroconus“).
- Pavarų jungtis: M30 × 1,5.
- Pagrindinių jungčių atstumas tarp ašių: 220 mm.
- Kiekvieno kontūro srauto reguliavimas: 0,2–1,6 l/min.
- Didžiausias slėgis: 6 bar esant 60 °C; didžiausia temperatūra: 90 °C esant 3 bar.
- Terpė: vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 %.
Komplektacija

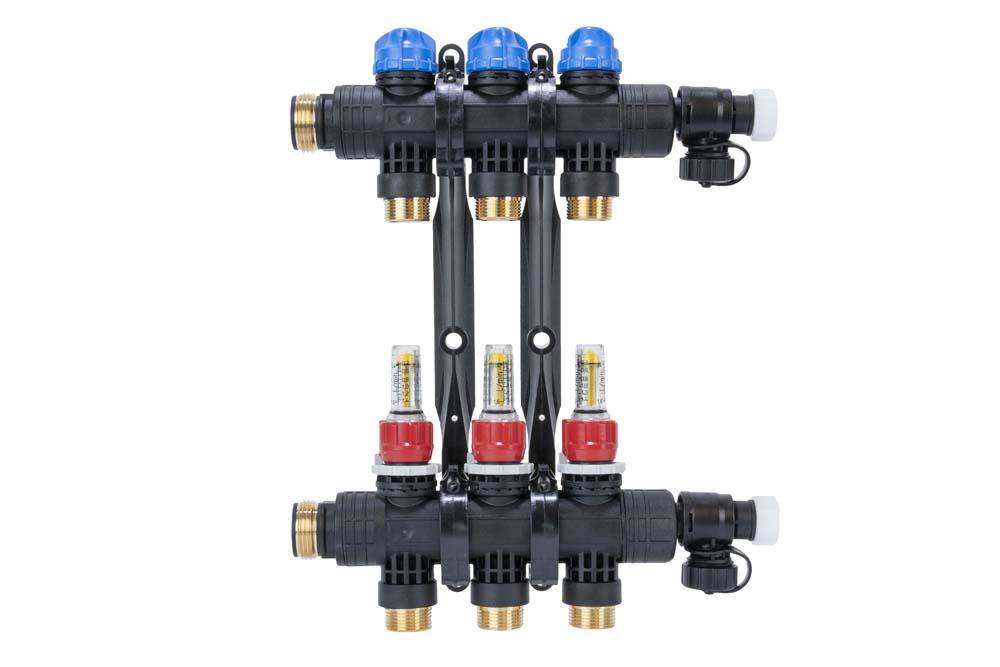

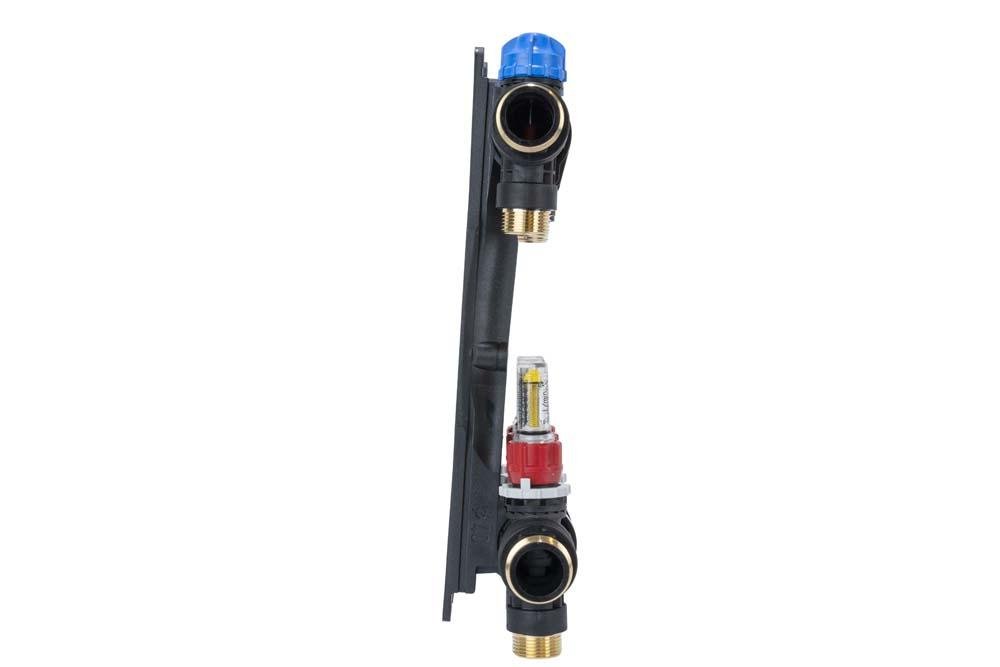

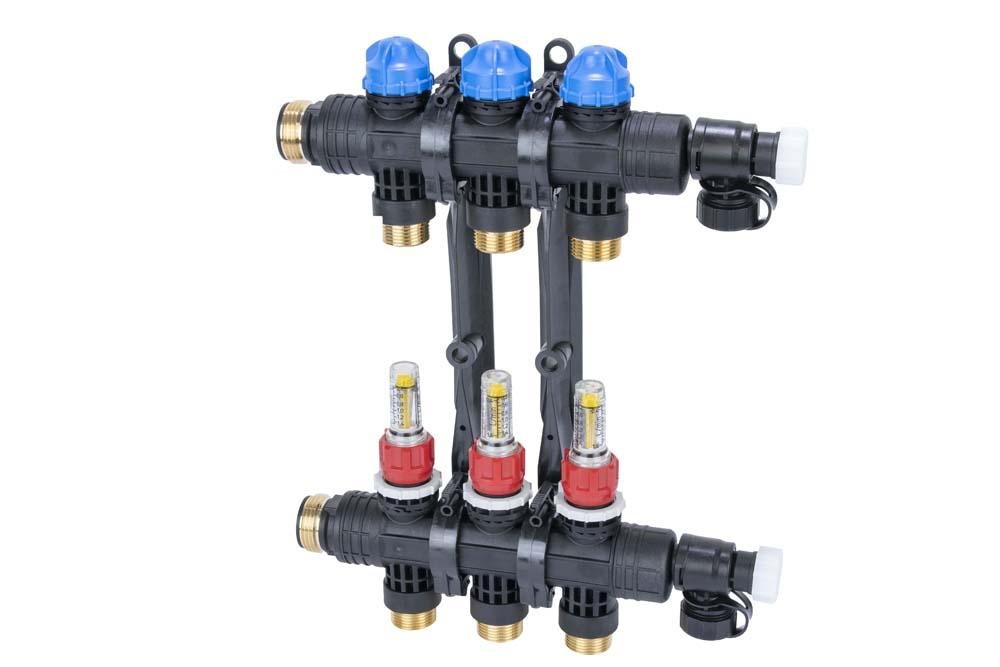

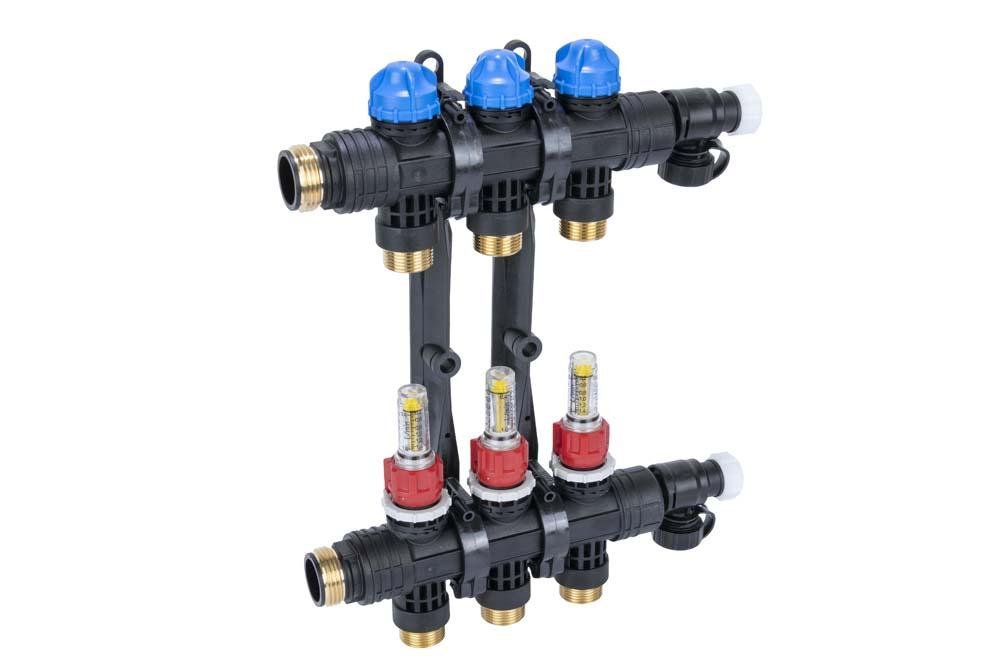

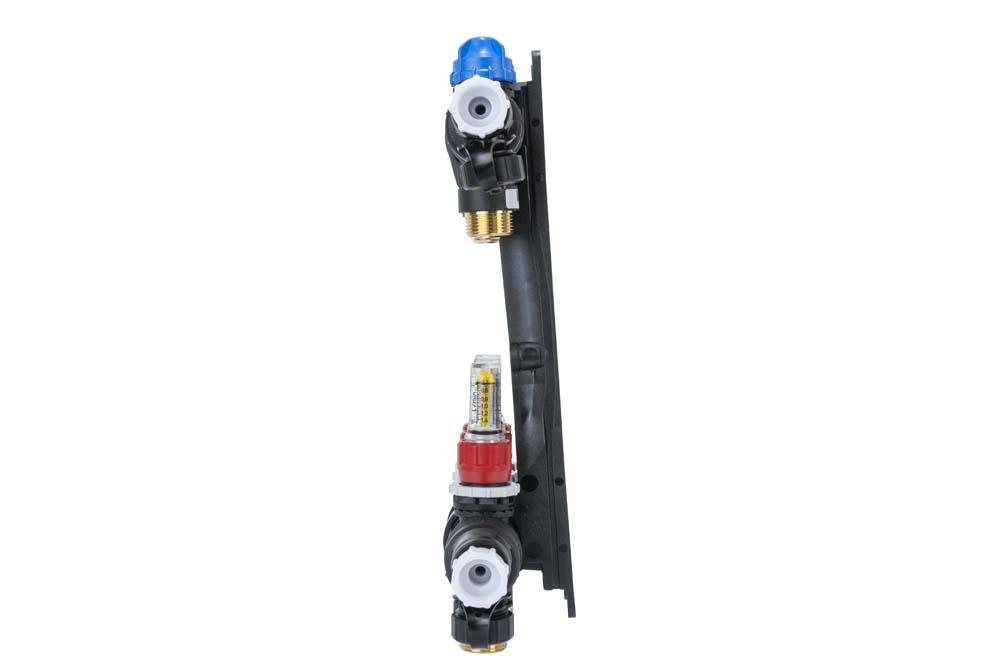

Tiekimo ir grįžimo kolektoriai, du sieniniai laikikliai, tvirtinimo elementai, sandarikliai, atsarginiai žiediniai tarpikliai ir kontūrų žymėjimo lipdukai. Nuotraukoje parodytas trijų kontūrų variantas.
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Kontūrų skaičius | Srauto reguliavimas |
|---|---|---|---|
| ProCalida EF1 K, 3 kontūrų | 81263 | 3 | 0,2–1,6 l/min |
| ProCalida EF1 K, 4 kontūrų | 81264 | 4 | 0,2–1,6 l/min |
| ProCalida EF1 K, 5 kontūrų | 81265 | 5 | 0,2–1,6 l/min |
| ProCalida EF1 K, 6 kontūrų | 81266 | 6 | 0,2–1,6 l/min |
| ProCalida EF1 K, 7 kontūrų | 81267 | 7 | 0,2–1,6 l/min |
| ProCalida EF1 K, 8 kontūrų | 81268 | 8 | 0,2–1,6 l/min |
| ProCalida EF1 K, 9 kontūrų | 81269 | 9 | 0,2–1,6 l/min |
| ProCalida EF1 K, 10 kontūrų | 81270 | 10 | 0,2–1,6 l/min |
| ProCalida EF1 K, 11 kontūrų | 81271 | 11 | 0,2–1,6 l/min |
| ProCalida EF1 K, 12 kontūrų | 81272 | 12 | 0,2–1,6 l/min |
