ProFusion HSM 90 / 125 plėtimo moduliai

ProFusion HSM plėtimo moduliai papildo modulinį katilinės kolektorių vienu kontūru. E variantai skirti siurblių grupėms, B variantai – buferinei talpai prijungti. HSM 90 ir HSM 125 skiriasi jungčių matmenimis bei atstumu tarp jų ašių.

Konstrukcija ir suderinamumas

PA66 poliamido moduliai turi tiekimo ir grįžimo jungčių porą bei šilumos izoliaciją. Komplekte yra strypas ir mova kolektoriaus jungčiai praplėsti. HSM 90E pritaikytas PrimoTherm C ir kitoms 90 mm žingsnio siurblių grupėms; HSM 125E – PrimoTherm K ir kitoms 125 mm žingsnio grupėms.

Techniniai duomenys

• Vienas papildomas kontūras; didžiausias nurodomas srautas: 3,5 m³/h.
• Terpė: vanduo arba vandens ir glikolio mišinys, kuriame glikolio ne daugiau kaip 50 %.
• HSM 90E, 90B ir 125B: iki 6 bar esant 60 °C, iki 90 °C esant 3 bar.
• HSM 125E: didžiausias nurodomas slėgis 3 bar, temperatūra iki 90 °C.

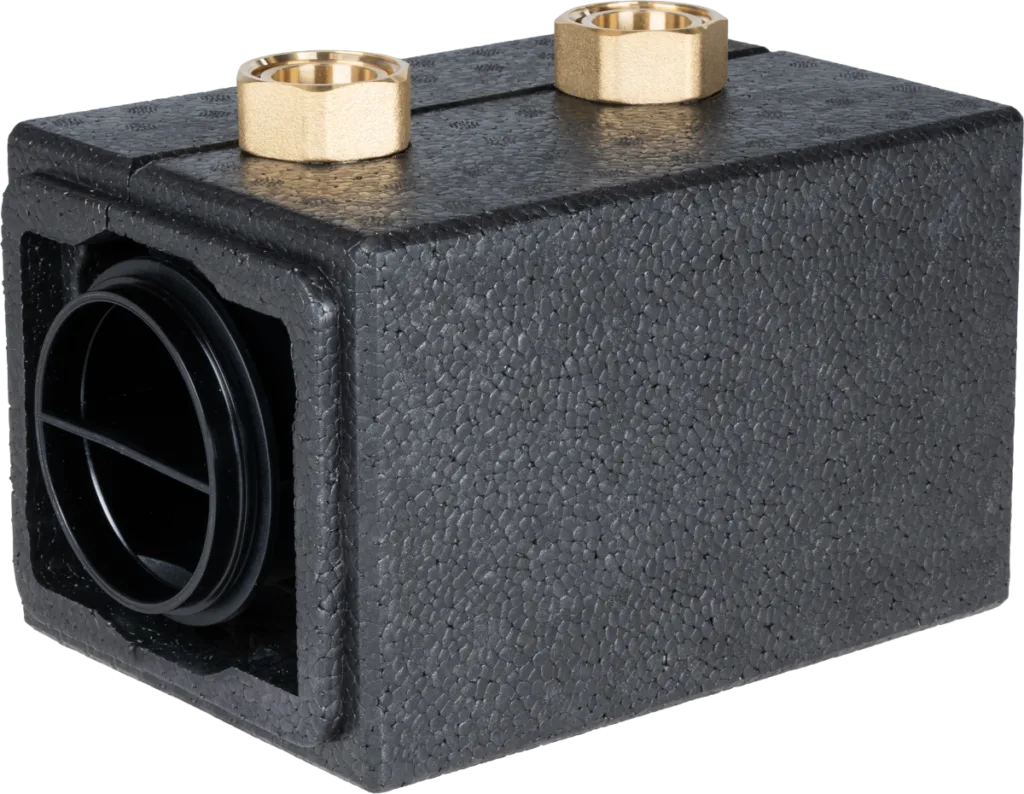

Leistinas viso derinio srautas ir galia tikrinami pagal kolektoriaus bei prijungiamų kontūrų duomenis. Nuotraukoje – HSM 90E modulis.
