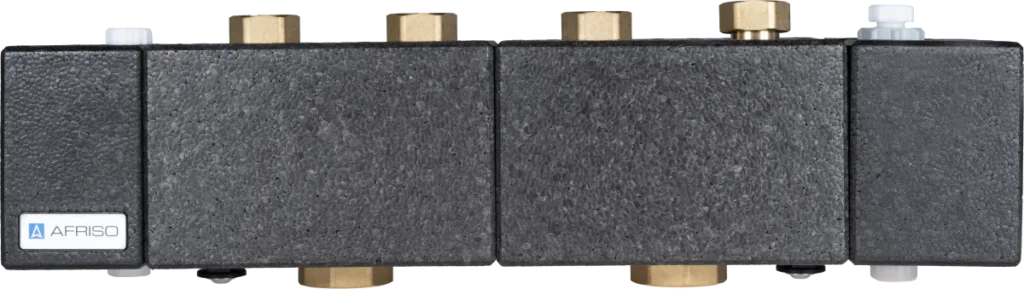

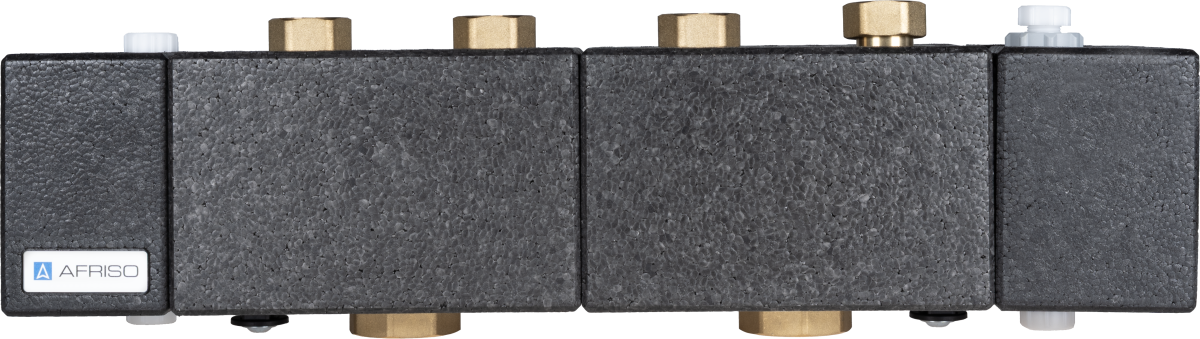

Moduliniai kolektoriai ProFusion HSM 90 ir HSM 125
Polimeriniai šildymo ir vėsinimo sistemų kolektoriai kelioms siurblių grupėms prijungti.
Paskirtis ir veikimas
ProFusion HSM paskirsto šilumnešį atskiriems šildymo ar vėsinimo kontūrams. Polimerinis korpusas atsparus korozijai, o modulinė konstrukcija leidžia pritaikyti kolektorių katilinės schemai. Pasirinkus atitinkamą ProFusion HSM konfigūraciją, kolektorius gali atlikti ir hidraulinio atskyrimo funkciją.
Parinkimas ir komplektacija
HSM 90 ir HSM 125 skiriasi siurblių grupių jungčių atstumu bei jungtimis. Kontūrų skaičius nurodytas kiekvienam variantui. Plėtimo elementai ir hidraulinio atskyrimo konfigūracija parenkami pagal konkretaus kolektoriaus instrukciją ir skaičiuojamus srautus.
Techniniai duomenys
| Didžiausias srautas | 3,5 m³/h |
|---|---|
| Didžiausia galia | 80 kW; tikrinama pagal projektines temperatūras ir srautą |
| Slėgio ir temperatūros ribos | Iki 90 °C esant 3 bar; iki 60 °C esant 6 bar |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Kontūrų skaičius | Jungčių atstumas | Jungtys į sistemos pusę | Jungtys į šilumos šaltinio pusę |
|---|---|---|---|---|---|
| ProFusion HSM 90-2 | 79602 | 2 | 90 mm | 4x veržlė G1" | 2x veržlė G1½" |
| ProFusion HSM 90-3 | 79603 | 3 | 90 mm | 6x veržlė G1" | 2x veržlė G1½" |
| ProFusion HSM 90-4 | 79604 | 4 | 90 mm | 8x veržlė G1" | 2x veržlė G1½" |
| ProFusion HSM 125-2 | 79622 | 2 | 125 mm | 4x veržlė G1½" | 2x veržlė G1½" |
| ProFusion HSM 125-3 | 79623 | 3 | 125 mm | 6x veržlė G1½" | 2x veržlė G1½" |
| ProFusion HSM 125-4 | 79624 | 4 | 125 mm | 8x veržlė G1½" | 2x veržlė G1½" |
| ProFusion HSM 125-5 | 79625 | 5 | 125 mm | 10x veržlė G1½" | 2x veržlė G1½" |
