Kaip parinkti vožtuvą pagal Kvs?
Vožtuvo jungties dydis dar neparodo jo pralaidumo. Paaiškiname, kaip Kvs susieti su sistemos debitu ir slėgio nuostoliais.
Jungtis turi tikti vamzdynui, o vožtuvo pralaidumas – reikalingam vandens debitui. Vienodo nominaliojo skersmens vožtuvai gali turėti skirtingą Kvs, todėl parinkimas vien pagal sriegį nepakankamas.
Ką reiškia Kvs?
Kvs parodo visiškai atidaryto vožtuvo pralaidumą: kiek kubinių metrų vandens per valandą prateka susidarius 1 bar slėgio skirtumui. Tai palyginimo sąlyga, o ne rekomenduojamas darbinis slėgio skirtumas jūsų sistemoje.
Vandeniui apytikriai galioja Q = Kv × √Δp, kai Q išreiškiamas m³/h, o Δp – bar. Pavyzdžiui, kai Kv = 4 m³/h, o Δp = 0,25 bar, gaunamas 2 m³/h debitas. Skaičiuojant glikolio mišinius būtina įvertinti kitokias terpės savybes.
Parinkimo seka
- Pagal šildymo galią ir projektinį temperatūrų skirtumą nustatykite reikalingą debitą.
- Įvertinkite vožtuvui tenkančius slėgio nuostolius ir siurblio darbo tašką.
- Palyginkite jungtį, Kvs, temperatūros ribas ir reguliavimo būdą.

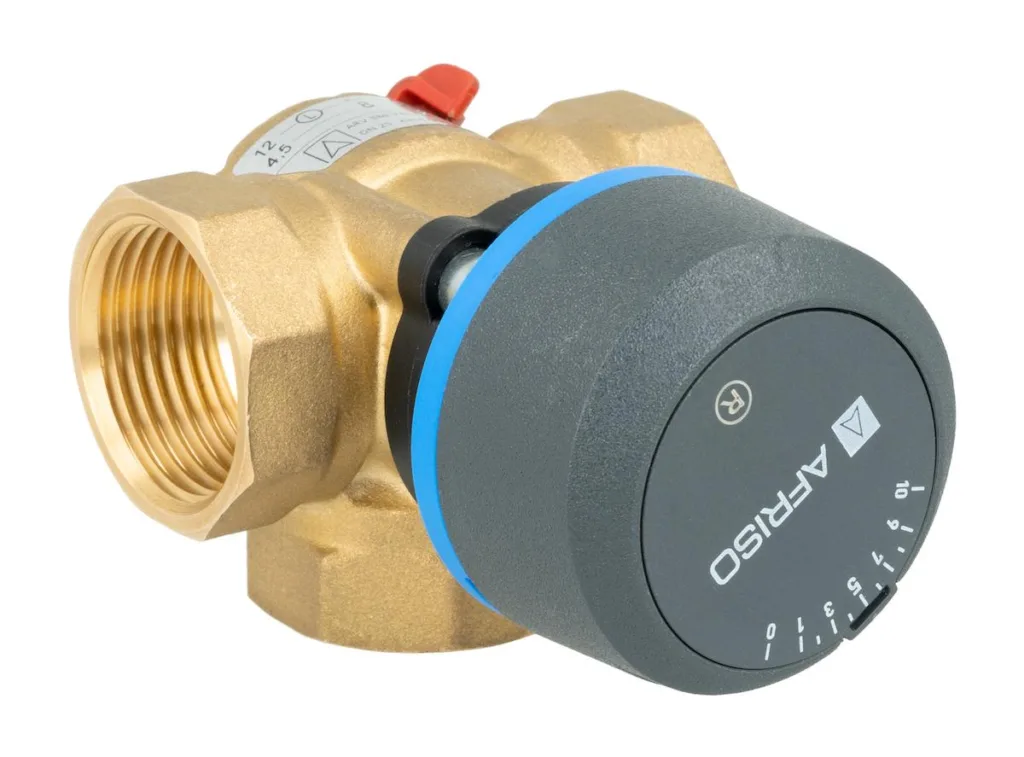

Per mažas pralaidumas riboja srautą, o pernelyg didelis gali pabloginti reguliavimo tikslumą. ARV Vario ProClick leidžia keisti Kvs nustatymą pasirinkto modelio ribose. ATM yra termostatinis maišymo vožtuvas – jo paskirtį ir temperatūros diapazoną reikia vertinti atskirai.
