Hidrostatinis indikatorius TankControl 10
- Skystam kurui EL, L, dyzelinui, biodyzelinui ir vandeniui
- Grafinė suvartojimo indikacija ir likučio išskaičiavimas
- Su regima/garsinė signalizacija, patvirtinimo mygtuku ir dvejomis relėmis
- Nuotolinis matavimas iki 15 m.
Aprašymas

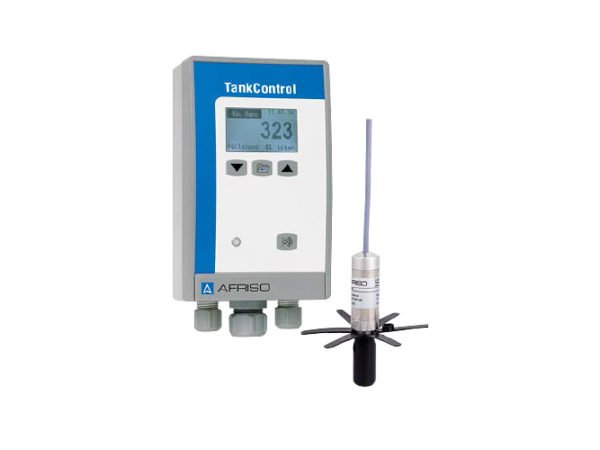

Hidrostatinis indikatorius sudarytas iš valdymo bloko su skaitmeniniu ir grafiniu ekranu bei įmerkiamo zondo su integruota slėgio matavimo cele. Papildomas įmerkiamas lygio skirtumo signalizavimo zondas ar plūduriuojantis zondas užsakomi atskirai. Sistema rodo litrus, m³, % arba skysčio lygį. Kai skysčio lygis sumažėja ar padidėja, viršydamas nustatytą minimalią ir maksimalią vertę, sistema skleidžia regimus ir garsinius signalus (gali būti patvirtinti). Antrojo įmerkiamo zondo vertės rodomos mm. Jei viršijamas nustatytas lygio skirtumas tarp 1 ir 2 zondo, taip pat skleidžiamas pavojaus signalas. Du papildomi relių kontaktai skirti išoriniams signalizavimo įrenginiams, lygio valdymui arba prijungimui prie telekomunikacinių ar pastato valdymo sistemų. Elektroninis duomenų surinkimas užtikrina aukštą matavimo tikslumą. Standartines talpu formos yra saugomos. Nelaidus vandeniui iki 10 m vandens stulpo.
Pritaikymo sritis
TankControl 10, turintis grafinį ekraną suvartojimo indikacijai (istorija), išskaičiuojantis likusį diapazoną, yra skirtas nuolatiniam lygio matavimui, ir minimalaus ar maksimalaus lygio signalizavimui, taip pat naudojamas lygio kontrolei. Tinka talpoms, kurių skysčio lygis nuo 1000 iki 4000 mm. Tinka mazutui EL. L. dyzelinui, 100% FAME biodyzelinui (EN 14214), vandeniui (tik ne geriamajam!) ir panašiems skysčiams. Kartu su papildomu panardinamu zondu diferencialiniam pavojaus signalui tinkamas naudoti lygio skirtumo aptikimui susisiekiančiose talpose (pvz. akumuliatorių talpos), kurios gali persipilti. Taip pat galima prijungti plūduriuojantį zondą, skirtą atbulinio srauto signalizavimui (drenavimo sistemos, pvz. lietaus vandens surinkimo sistema) arba papildomam minimalaus ir maksimalaus lygio signalizavimui. Specialiai sukurtas pastatų technologijoms. Tinkamas naudoti potvynio rizikos zonose.
Techniniai duomenys
Funkcijos
Matavimo vertės pasirinkimas, kasdieninis lygio duomenų išsaugojimas, vartojimo stebėjimas, grafinis vartojimo verčių įvertinimas (iki 5 metų), likučio išskaičiavimas, signalizavimo funkcija (min./maks.), jutiklio klaidos ar trumpo sujungimo signalizavimas.
Matavimo tikslumas
± 1,5% FS
Darbinės temperatūros ribos
Terpės: -5/+70°C
Aplinkos: 0/+45°C
Sandėliavimo: -5 /+70°C
Ekranas
Aukštos raiškos apšviestas grafinis ekranas (30×50 mm). Litrų (6 skaitmenys), m3, % arba skysčio lygio (mm) indikacija. Simboliai aliarmo funkcijomis.
Regimas aliarmas
Raudonas LED
Garsinis aliarmas
Integruota pjezo sirena, gali būti patvirtintas
Korpusas
Sieninio montavimo korpusas, pagamintas iš smūgiams atsparaus plastiko (ABS)
W x H x D: 100 x 188 x 65 mm
Apsaugos klasė: IP 54 (EN 60529)
Įmerkiamas zondas
Korpusas: nerūdijantis plienas 304 (1.4301)
Kabelis: PVC, 6 m, su kvėpavimo vamzdeliu
Diafragma: nerūdijantis plienas 316 L (1.4435)
Sandarinimas: FKM (Viton)
Intarpas: POM, PE
Apsaugos klasė: IP68 (EN 60529)
Maitinimas
AC 230 V
Ličio baterija atsarginiam duomenų kopijavimui (kalendoriaus funkcija)
Perjungimo išvadai
Relių kontaktai: 2 potencialiai neutralūs perjungimo kontaktai
Kontaktų apkrova: AC 230 V, 2 A
Komplektacija
– Valdymo blokas su grafiniu ekranu ir 15 m. prijungimo prie zondo laidu (negali būti prailgintas)
– Panardinamas jutiklis su 6 m kabeliu
– Drėgmei atspari paskirstymo dėžutė
– Jungčių komplektas G1 x G1½ x G2
– Plastikinių talpų flanšo nuėmimo montažinis komplektas
Papildomi priedai
– Įmerkiamas zondas lygių skirtumo signalizavimui
– Plūduriuojantis zondas (Minimelder atsarginė dalis)
TankControl 10 pritaikymo pavyzdžiai
Lygio stebėjimas dviejose susisiekiančiose talpose. Kiekvienoje talpoje sumontuoti įmerkiami zondai. Jei lygių skirtumas viršija atitinkamą vertę, įrenginys apie tai signalizuoja. Netolygaus lygio priežastis galima pašalinti dar prieš užpildant talpas. Taip apsisaugoma nuo potencialios žalos dėl dviejų talpų lygių skirtumo.
Skysto kuro talpos lygio stebėjimas su išankstine minimalaus lygio signalizacija. Kombinuota signalinė lempa su garsiniu signalu tarnauja papildomu signalizavimo įrenginiu už pastato ribų ir pavojaus žinučių, lygio duomenų ir likučio perskaičiavimo siuntėju į centrinę pastato valdymo sistemą.
Lietaus vandens lygio stebėjimas atviroje talpoje. Kombinuota signalinė lempa su garsiniu signalu prijungta netoliese. TankControl 10 sumontuojamas pastato viduje. Taip pat yra galimybė prijungti plūduriuojantį jungiklį atbulinio srauto stebėjimui. Sistema gali būti išplėsta atsiskaitymo apie įvykius sistema GSM pagrindu.
