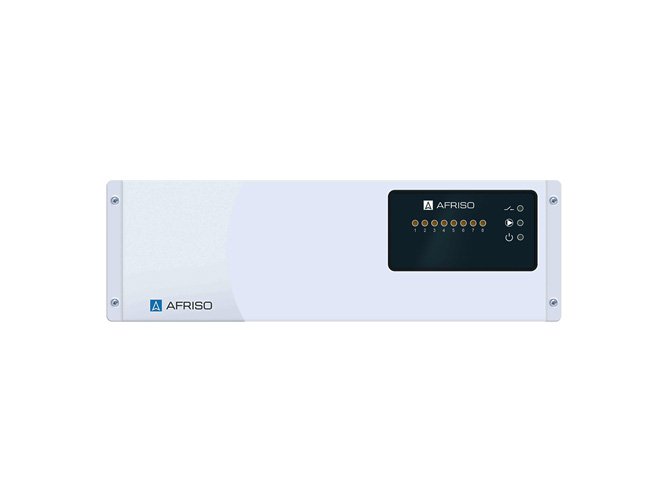

Laidinis grindinio šildymo valdymo centrinis pultas FloorControl WB01 D-8-24

  • Priima signalus iš patalpos termostatų;
  • Reguliuoja patalpų temperatūrą, valdydamas kolektoriuose sumontuotų elektroterminių pavarų maitinimą;
  • Valdo 8 nepriklausomas zonas;
  • Galima prijungti iki 22 elektroterminių pavarų;
  • Gali valdyti grindinio šildymo kontūro cirkuliacinį siurblį bei kitus išorinius įrenginius, pvz. dujinį katilą;
  • Turi nuimamas elektrines kaladėles, leidžiančias lengvai prijungti pavaras ir termostatus.

  • Pasidalinti įrašu

Aprašymas

Laidinis grindinio šildymo valdymo centrinis blokas FloorControl WB01 D-8-24 yra pagrindinis AFRISO FloorControl valdymo sistemos elementas, skirtas palaikyti nustatytą patalpų temperatūrą valdant kolektoriuose sumontuotas elektrotermines pavaras.

FloorControl sistema lygina patalpos termostatu išmatuotą ir nustatytą temperatūras. Kol norima temperatūra nepasiekta, sistema leidžia srautą per atitinkamus kolektoriaus kontūrus. Pasiekus norimą temperatūrą, srautas į kontūrus uždaromas.

Techniniai duomenys

Išmatavimai (ilgis x aukštis x gylis)
335 x 106 x 72 mm

Aplinkos temperatūra
5 – 50°C

Šildymo zonų skaičius (patalpų kiekis)
8

Maitinimo įtampa
24 V DC (per maitinimo šaltinį arba tiesiogiai)

Apsaugos klasė
IP20

Pavaros kontakto apkrova
0,3 A

Siurblio kontakto apkrova
0,5 A

Potencialiai neutralaus kontakto apkrova
1 A/250 V AC

Energijos suvartojimas
Maks. 2 W

Įmontuotas saugiklis
6,3 A

Kabelis pavarai (jei reikia prailginti)
2 x 0,5 mm²

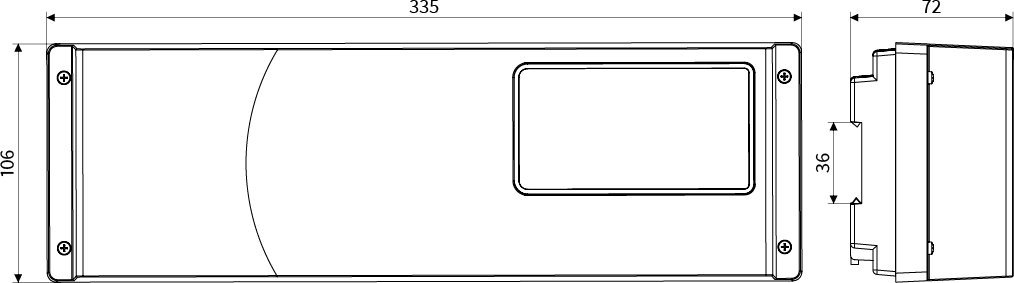

Išmatavimai

Elektrinė schema

Termostatai D-BAT ir TA3 jungiami 2 x 0,5 mm² laidais. 24 V versijoje siurbliams reikalingas išorinis maitinimas.
