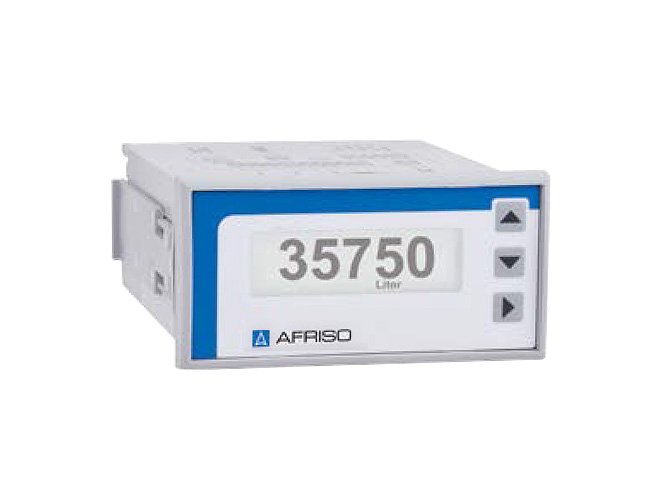

Skaitmeninis ekranas DA 10/12/14

  • Puikios raiškos pilkas ekranas
  • Tekstinė vartotojo sąsaja
  • Garso indikacijos linizacija (24 taškai)
  • Mastelio keitimo vienetai, rodomi kaip juostinė diagrama
  • Integruota keitiklio maitinimo įtampa

Kategorija:
  • Pasidalinti įrašu

Aprašymas

Prietaisas su skaitmeniniu ekranu plastikiniame korpuse yra skirtas montuoti valdymo skydelyje. Turi pilką ekraną ir automatinę ekrano apšvietimo išjungimo funkciją. Universalus įėjimas matavimui gali būti sukonfigūruotas kaip srovės arba įtampos įėjimas. Standartinės charakteristikos cilindrinėms horizontalioms ir sferinėms talpoms yra suprogramuotos iš anksto, papildomus matavimo vienetus galima pasirinkti ar nustatyti. Matavimo vienetų mastelis yra keičiamas ir rodoma kaip stulpelinė diagrama. Ribinės vertės gali būti rodomos lange, taip pat krypties funkcija (kylanti/krintanti). Jei vertės išeina iš ribų, ekrane rodomi pranešimai (mirksintis klaidos tekstas), yra rezervinis parametrų kopijavimas ankstesnių konfigūracijų nustatymui ir potenciometras bandymo tikslams.

Pritaikymo sritis

Universalus pritaikymas išmatuotų verčių rodymui (DA 10), galima versija su papildomais relių išvadais elektroniniams keitikliams.

Techniniai duomenys

Ekranas
5 skaimenų skystųjų kristalų ekranas su apšvietimu (balta sp.), tekstinė vartotojo sąsaja, pasirenkama vartotojo sąsajos kalba (vokiečių/anglų/prancūzų/italų), pasirenkami matavimo vienetai, gali būti nustatomi individualūs vienetai.

Matavimo ribos
± 99,999 skaitmenys (pradinės ir galutinės keičiami pagal poreikį)

Tiesiškumas
± 0.1% matavimo ribos

Skiriamoji geba
Dešimtainis taškas gali būti nustatytas pagal poreikį

Reakcijos laikas
< 0.2 s

Darbo temperatūros ribos
Aplinkos: 0/+50°C

Maitinimas
AC 50–253 V / DC 20–253 V, DC 2.5 W / AC 4.4 VA

Maitinimo jutiklis
Integruotas, galvaniškai izoliuotas maitinimo įtampos keitiklis: DC 21 V/20 mA

Jutiklio įėjimas
Visi analoginiai standartiniai signalai, pvz: 4-20 mA, 0-20 mA, 0-1 V, 0-10 V, taip pat potenciometras.

Analoginis įėjimas
0/4–20 mA, galvaniškai izoliuotas

Korpusas
Standartinis korpusas, montuojamas ant stovo. W x H x D: 96 x 48 x 135 mm
W x H x D: 96 x 48 x 135 mm

Panelinė išpjova
W x H: 92 x 45 mm

Apsaugos klasė
IP 65 (EN 60529)

Elektros prijungimas
Kištukiniai gnybtai (1,5 mm2)

Linearizacija
Specifinė linearizacija su 24 taškais (maks.) tūrio indikacijai (pvz. litrams) nelinijinėse talpyklose. Cilindrinių horizontalių talpų ir sferinių talpų stulpelinės diagramos yra iš anksto užprogramuotos.

Min./maks. vertės atmintis
Gali būti rodomos pasiektos didžiausia ir mažiausia vertės.

Papildomos funkcijos DA12/14

2 analoginiai išvadai
0-10V, galvaniškai izoliuoti

Perjungimo išvadai
Relių kontaktai: 2 x (DA 12) / 4 x (DA 14)  potencialiai neutralūs perjungimo kontaktai (reguliuojama perjungimo histerezė. Nominali kontaktų galia AC 250 V, 2A, 100 VA.

Matavimo tikslumas
Nuokrypis nuo kreivės charakteristikos pagal  IEC 60770 – ribinės vertės kalibravimas (netiesiškumas, histerezė, kartojimasis): ±0.35 % FSO (matavimo ribos 0/100 mbar iki 0/400

Matavimo ribos
Santykinis slėgis: 0/100 mbar iki 0/25 bar

Apsauga nuo viršslėgio
Priklauso nuo slėgio ribų
4 x FS iki 15 x FS (sprogumo slėgis)
3 x FS iki 8 x FS (perkrova)

Darbinės temperatūros ribos
Terpės: -10/+70°C
Aplinkos: -10/+70°C
Sandėliavimo: +25/+70°C
Ex versijai: -20/+60°C
Kai Patm 0,8 bar iki 1,1 bar

Temperatūros paklaidos ribos
Kompensuotame diapazone
0/70 °C ≤ 400 mbar ≤ ±1 % FSO/10 K
≥ 400 mbar ≤ ±0.75 % FSO/10 K

Dinaminės charakteristikos
Reakcijos laikas  ≤ 10 ms

Slėgio perdavimo skystis
Silikoninė alyva

Medžiagos
Korpusas: nerūdijantis plienas AISI 316
Diafragma: nerūdijantis plienas AISI 316
Sandarinimas: FKM (Viton)

Maitinimas
DC 8–32 V
EX versijai DC 10–28 V

Išeinantis signalas
4–20 mA, 2-jų laidų

Apkrova
4–20 mA: Rmax = [(UB – UBmin )/0.02 A] Ω

Įtampos įvadas
4–20 mA < 25 mA

Elektrinė apsauga
Apsauga nuo trumpo sujungimo ir atvirkštinio poliariškumo

Elektros jungtys (apsaugos klasė)
PUR kabelis (IP 68)
Su integruotu kvėpavimo vamzdeliu palyginimui su atmosferos slėgiu

Papildomi priedai
Sujungimo varžtų komplektas
Paskirstymo dėžutė
Ankerinis gnybtas
Išplėstas svarmuo

Versijos
– EX versija (Ex II 1G Ex ia IIC T4 Ga, Ex II 1D Ex ia IIICT85 °C Da)
– Matavimo tikslumas 0.1 % FSO
– FEP kabelis
– SIL 2 (IEC 61508/61511)
