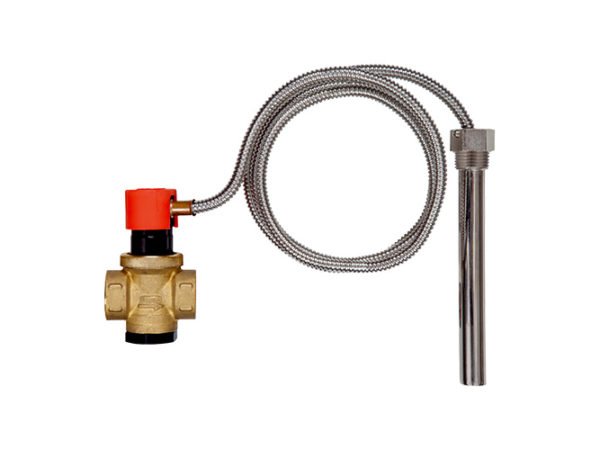

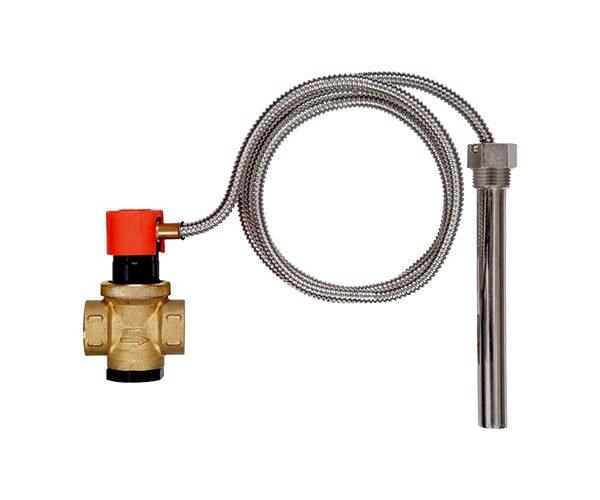

Terminis apsaugos vožtuvas TAS 03

  • Aukšta reakcijos temperatūra
  • Trumpas jautrusis elementas
  • Laba paprastas funkcijos testas

  • Pasidalinti įrašu

Aprašymas

Terminis apsaugos vožtuvas su dviem nepriklausomomis jutiklių sistemomis. TAS sudarytas iš vožtuvo korpuso, rutulinio vožtuvo, dviejų nepriklausomų silfoninio tipo zondų su skysčiu pripildytais temperatūros jutikliais ir gilzės. Kapiliarinis vamzdelis yra apsaugotas metaline lanksčia žarna. TAS yra prijungiamas prie katilo vandens išvado arba prie saugaus šilumokaičio įvado. Jei viršijama reakcijos temperatūra, terminis jutiklis atidaro vožtuvą, paduodamas šaltas vanduo, kuris apsaugo sistemą nuo maksimalios temperatūros viršijimo. Paspaudus vožtuvo galvutę, galima lengvai ir greitai patikrinti, ar vožtuvas dirba teisingai.

Pritaikymo sritis

Naudojamas uždarų ar atvirų skysto kuro katilų, kurių galia iki 86 000 kcal, apsaugai pagal EN 12828. Taip pat reikalingas dvikuriams katilams, kurie gali deginti kietą kurą.

Techniniai duomenys

Darbinis slėgis
Maks. 10 bar

Darbinės temperatūros ribos
Aplinkos: 80°

Reakcijos temperatūra
99°C

Ribinė galia
Prie 110 °C ir ∆p = 1 bar > 2.4 m3/h

Jungtys
2 x G ¾ vidinis sriegis

Gilzės jungtis
G ½ išorinis sriegis

Išmatavimai
Gilzės ilgis: 146 mm
Kapiliarinio vamzdelio ilgis 1 300 mm arba 4 000 mm

Korpusas
Karšto presavimo žalvaris
