Elektroninis katilo vandens žemo lygio avarinis įrenginys WMS 2-1/3-1

  • Katilo apsauga esant per žemam vandens lygiui
  • Elektroninė versija su regimu aliarmo signalu ir maitinimo nutraukimo užrakinimu
  • TÜV išbandytas kaip vandens lygio jungiklis
  • Tiesioginis montavimas privirinant

  • Pasidalinti įrašu

Aprašymas

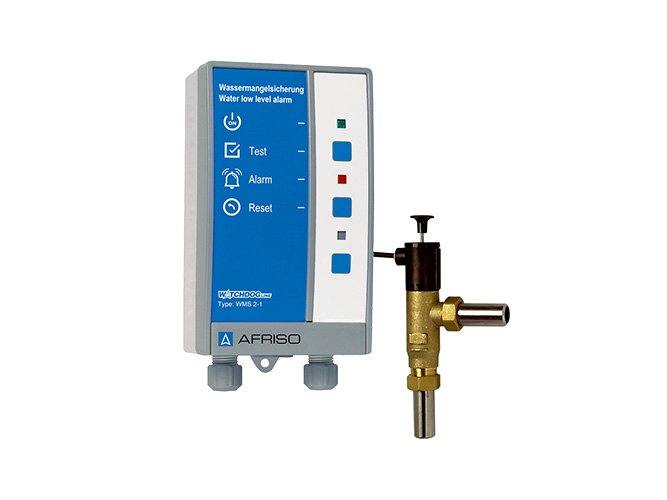

Šis elektroninis katilo vandens žemo lygio signalizavimo įrenginys su integruotu maitinimo nutraukimo užrakinimu dirba remiantis laidumo principu (rezonansinė grandinė). Sudarytas iš valdymo bloko sieninio montavimo korpuse su testavimo ir atrakinimo mygtukais, regima signalizacija, kampinio zondo su privirinimo atvamzdžiais, elektrodo ir elektrodų bandymo įrenginio. TÜV išbandytas kaip vandens lygio jungiklis.

Kai vandens lygis katile nukrinta žemiau minimalaus lygio, elektrodas nebesiekia vandens. Elektroninė sistema deaktyvuoja relę, kuri išjungia degiklio maitinimą ir įjungia pavojaus lempą. Elektrinis užrakinimo mechanizmas neleidžia degikliui automatiškai įsijungti. Testavimo mygtukas leidžia imituoti žemo vandens lygio katile pavojaus situaciją.

Versija WMS 3-1 – išoriniam maitinimo nutraukimo užrakinimui.

Pritaikymo sritis

Skirtas uždarų šildymo sistemų katilų apsaugai, esant žemam vandens lygiui pagal EN 12828 ir VdTÜV skirsnį „Vandens lygis 100“ (redakcija 07.2006).

Techniniai duomenys

Darbinės temperatūros ribos
Terpės: maks. 120°C
Aplinkos: 0/55°C

Maitinimo įtampa
AC 230 V

Perjungimo išvadai
Relinis kontaktas: 1 x perjungimo kontaktas
Kontakto apktova: AC 250 V, 2A

Valdymo bloko korpusas
Sieninio montavimo korpusas, pagamintas iš smūgiams atsparaus plastiko (ABS)
W x H x D: 100 x 188 x 65 mm
Apsaugos klasė: IP 40 (EN 60529)

Zondo korpusas
Zondo kūnas: lietas žalvaris
Korpusas: termosplastas GV
Elektrodas: nerūdijantis plienas 1.4571
Apsaugos klasė: IP 54 (EN 60529)

Zondo kabelis
H0 5 RN-F 2×1 mm2; ilgis 1,5 m

Jungtys
Privirinimo antgaliai DN 20, W x H x D: 130 x 270 x 44 mm

Darbinis slėgis
Maks. 10 bar

Zondo įtampa
Maks. 12 V

Atitikties žymuo
WMS 2-1: TÜV HWB 14-345
WMS 3-1: TÜV HWB 14-348

Išmatavimai, mm
