Kapiliarinis apsaugos nuo perkaitimo termostatas STB

  • Idealiai tinka šildymui ir apdirbimo pramonei
  • Apsauga nuo didžiausios temperatūros viršijimo
  • Nėra išorinio maitinimo šaltinio
  • Rankinis atstatymas

  • Pasidalinti įrašu

Aprašymas

Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą. Kai temperatūra viršija kritinę vertę, įrenginys suveikia, įsijungia potencialiai neutralus kontaktas ir sistema yra pervedama į apibrėžtą saugią būseną. Kai temperatūra sumažėja maždaug 15 K, įrenginys gali būti atstatytas ir sistema grąžinama į darbo režimą.

Pritaikymo sritis

Šildymo ir perdirbimo pramonės šakose egzistuoja daug apsaugos nuo perkaitimo pritaikymo sričių. Šie įrenginiai naudojami vandens temperatūros stebėjimui skysto ir dujinio kuro katiluose. Apsaugos nuo perkaitimo termostatas turi rankinį atstatymo mygtuką, kuris turi būti įjungtas, norint atrakinti.

Techniniai duomenys

Tipas
LS1

Įsijungimo taškas
100°C

Leistinas nuokrypis
+0 K
-6 K, kai aplinkos temperatūra 20°C

Aplinkos temperatūros įtaka
0,25°C/°C

Perjungimo diferencialas
∆T 15 ± 8 K

Automatinis išsijungimas
Taip

Jautrusis elementas
Skystinis, ø 6,5 x 95 mm

Darbo temperatūros ribos
Zondas: maks. 125°C
Korpusas: maks. 80°C

Zondas ir kapiliarinis vamzdelis
Varis

Kapiliaro ilgis
Varinis kapiliarinis vamzdelis su PVC danga, juodas. L=1000, 1500 mm

Apsaugos klasė
IP 00 (EN 60529)

Laiko konstanta
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1211

Elektros prijungimo kontaktas
Perjungimo kontaktas

Kontaktų apkrova
NC 16 (2,5) A 250 V AC
NO 0,5 A 250 V AC

Opcijos
– Kitos darbo ribos
– Kitas kapiliarinio vamzdelio ilgis
– Individualios versijos



Korpuso tipai ir išmatavimai, mm

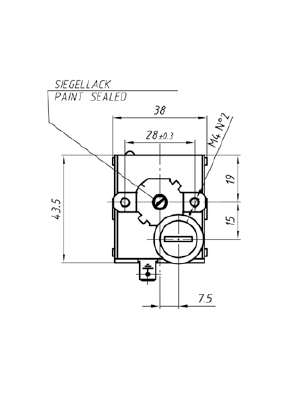

STB korpuso išmatavimai

STB korpuso ir zondo išmatavimai

Jungtys

Prijungimo schema



Kontaktas
Darbo ribos/perjungimo taškas
Kapiliaro ilgis
Tipas
Užsakymo kodas
Potencialiai neutralus
100°C
1000 mm
STB LS1/971 FU
67276X
Potencialiai neutralus
100°C
1500 mm
STB LS1/971 FU
67277X
Lengvas
100°C
1000 mm
STB LS1/971 F1
67273X
Lengvas
90/110°C
1000 mm
ETB LS1/961 E1
67619
Lengvas
110°C
1500 mm
STB LS1/961 F1
67288X
Potencialiai neutralus
75°C
1000 mm
STB LS1/971 FU
67585X
