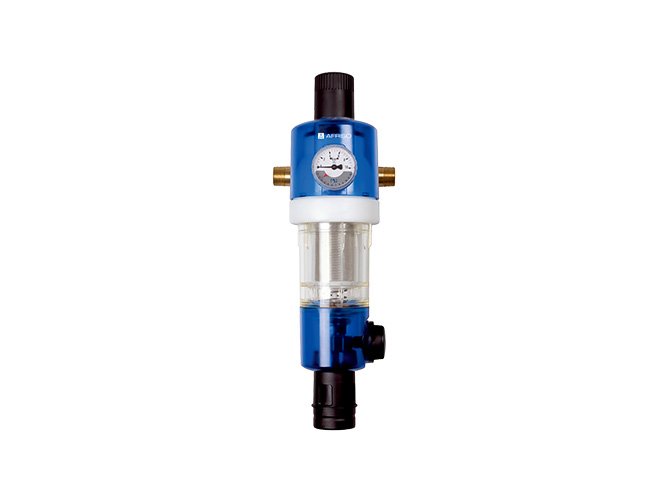

Prasiplaunantis vandens filtras WAF 04 su slėgio reduktoriumi

  • Su integruotu slėgio reduktoriumi
  • Įeinančio slėgio kompensavimas pastoviu išeinančiu slėgiu
  • Pasukamas dangtelis sekančio prasiplovimo datos indikacijai
  • Inovatyvi prasiplovimo sistema – greitas ir kruopštus filtro valymas, mažas vandens suvartojimas

Kategorija:
  • Pasidalinti įrašu

Aprašymas

DWGW testuotas vandens filtras yra kompaktiškas, turintis prasiplaunantį smulkų filtrą, integruotą slėgio reduktorių ir manometrą išeinančiam slėgiui. Smulkus filtras sudarytas iš viršutinės ir kombinuotos apatinės dalies. Darbo režime „Filtravimas“ mažasis viršutinis filtras yra uždarytas, dėl ko srautas iš išorės į vidų gali patekti tik per pagrindinį filtrą. Kai „Prasiplovimo“ režime atsidaro rutulinis ventilis, filtras yra spaudžiamas žemyn tol, kol vandens tiekimas per pagrindinį filtrą yra nutrauktas, Tuo pat metu atidaromas vandens srautas per viršutinį filtrą. Vanduo, reikalingas filtro valymui, praeina per viršutinį sietelį, besisukančią sparnuotę ir pagrindinį filtrą iš vidaus į išorę. Tai užtikrina viso filtro sietelio paviršiaus efektyvų valymą, esant pilnam paduodamam slėgiui. Kai rutulinis ventilis vėl uždaromas, filtras automatiškai pereina į normalų darbo režimą.

Slėgio reduktorius dirba jėgos palyginimo sistemos pagrindu, t.y. spyruoklės jėga priešinasi diafragmos jėgai. Paduodamas slėgis neveikia nei atidarymo, nei uždarymo kryptimi. Taigi slėgio pasikeitimas slėgio padavimo pusėje neturi įtakos išeinančiajam slėgiui.

Pritaikymo sritis

Naudojamas geriamo vandens sistemų apsaugai nuo korozijos pagal DIN 1988. Slėgio reduktorius sumažina įeinantį slėgį iki reikiamo, specifinio sistemos slėgio, kuris apsaugo sistemą ir užtikrina ekonomišką vandens suvartojimą. Vandens filtrai sulaiko teršalus tokius, kaip rūdžių daleles ir smėlį dar prieš pasiekiant buitinio vandens sistemą, tokiu būdu apsaugodami vožtuvus, mašinas, šildytuvus nuo trikdžių, kurie atsiranda dėl užsiteršimo.

Idealiai tinka buitinio vandens sistemų, kuriose jau esančius filtrus reikia pakeisti, modernizavimui.

Techniniai duomenys

Terpė
Geriamas vanduo

Įėjimo slėgis
Maks. 16 bar

Išėjimo slėgis
1,5 – 6 bar

Darbinės temperatūros ribos
Maks. 30°C

Montavimo kryptis
Vertikaliai arba horizontaliai, filtro gaubtelis nukreiktas į apačią

Jungtys
G¾, G1, G1¼ pagal poreikį

Medžiagos
Korpusas: aukštos kokybės plastikas
Smulkus filtras: nerūdijantis plienas
Filtro gaubtelis: smūgiams atsparus skaidrus plastikas

DVGW patvirtinimas
NW-9311AT2316

Papildomi priedai
Automatinis prasiplovimo įrenginys laiko intervalų nustatymui
