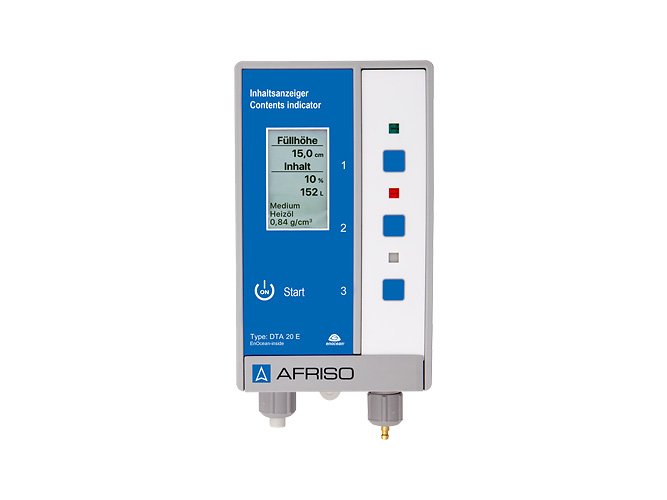

Skaitmeninis talpų turinio lygio indikatorius DTA 20 E

  • Savaiminio diegimo (angl. „Plug & Play“) lygio indikatorius išmanaus namo sistemoms
  • Kasdieninis matavimas ir prieiga prie duomenų bet kuriame pasaulio taške
  • Informavimas apie pasiektą minimalų talpos turinio lygį žinute (išmetamu pranešimu)
  • Skirtas mazutui, (bio) dyzelinui, vandeniui ir kitoms terpėms, kurių tankis yra nuo 0,5 iki 1,5 g/cm³

Kategorija:
  • Pasidalinti įrašu

Aprašymas

Talpų turinio lygio indikatorius DTA 20 E sudarytas iš valdymo bloko su maitinimo bloku, EnOcean® belaidžio modulio, skaitmeninio ekrano ir matavimo linijos. Išmatuotos vertės rodomos litrais, % skysčio lygiu (cm). Paprastas valdymas ir nustatymas trimis prietaiso funkciniais mygtukais. DTA 20 E matuoja lygį (reguliuojamas intervalas) ir perduoda duomenis EnOcean® belaidžiu ryšiu į AFRISOhome tinklų sąsają. Be to matavimą galima atlikti paspaudus valdymo mygtuką (paspausk ir skaityk (angl. „Push-to-Read“) funkcija). Jeigu lygis nukrinta žemiau minimalaus, kurį galima laisvai reguliuoti procentais, ekrano apšvietimas ima mirksėti raudonai, indikuodamas pavojaus signalą matavimo metu. Be indikacijos ekrane talpos savininkas/operatorius gali gauti išmetamą pranešimą telefone ar planšetiniame kompiuteryje. Tinkamas komercinėms talpoms (linijinėms, sferinėms ir cilindrinėms).

Pritaikymo sritis

Įrenginys su skaitmeniniu ekranu yra skirtas nepriklausomam nuo vietos talpos turinio lygio matavimui ir minimalaus lygio signalizavimui (lygio avarinis signalas). Jei gaminys dirba kartu su AFRISOhome tinklų sąsaja, talpos operatorius/savininkas talpos lygį gali pamatyti ne įrenginio ekrane, bet mobiliajame telefone. Tinkamas talpoms su 400 cm terpės lygiu. Tinkamas mazutui EL, L ar dyzeliniam kurui, biodyzelinui (EN 14214) ir vandeniui (tik ne geriamam vandeniui). Be to DTA 20 E gali būti naudojamas visų neagresyvių skysčių, kurių tankis nuo 0,5 iki 1,5 g/cm³, lygio matavimui. Nuotoliniai matavimai (matavimo linija) iki 20 m.

Techniniai duomenys

Funkcijos
Periodinis lygio matavimas (nuo 1 iki 240 val.), belaidis duomenų perdavimas į centrinę sistemą, pvz. į AFRISOhome tinklų sąsają.
„Push-to-Read“ matavimas.

Matavimo ribos (talpos aukštis)
0/400 cm (skystas kuras)
0/350 cm (vanduo)

Matavimo tikslumas
± 1,0 cm

Darbinės temperatūros ribos
Aplinkos: 0/50°C
Sandėliavimo: -20/+65°C
Terpės: 0/50°C

Ekranas
Daugiaspalvis, apšviestas grafinis ekranas (30 x 50 mm)
– Baltas = darbo režimas
– Raudonas = pavojus
– Žalias = nustatymas
Indikacija: litrais, % ar skysčio lygis cm

Matavimo linija
PVC žarna 4 x 1 mm
Ilgis 20 m
Svarelis nerūdijančio plieno

Maitinimo įtampa
AC 100-240 V

Minimalaus lygio aliarmas
Ekranas mirksi raudonai
Išmetamas pranešimas mobiliajame įrenginyje

Korpusas
Smūgiams atsparus plastikas (ABS)
W x H x D: 100 x 188 x 65 mm
Apsaugos klasė: IP 20 (EN60529)

EnOcean® bevielis ryšys
EEP: bendras profilis (GP)
Dažnis: 868.3 MHz
Perdavimo galia: maks 10 mW
Diapazonas: nuo 10 iki 30 m (priklausomai nuo patalpos išdėstymo ir medžiagų)

Komplektacija
Valdymo blokas su maitinimo bloku
Pneumofix 2
20 m ilgio matavimo linija su apatine dalimi, prijungimo komplektas G1/2, G1, G11/2 ir G2, 25 kabelio spaustukai, žarnos adapteris, montavimo priedai.

Būtini papildomi komponentai
AFRISOhome tinklų sąsaja
