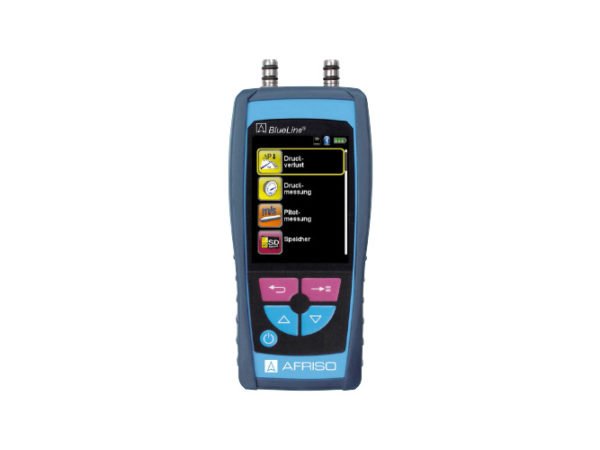

Slėgio matuoklis S4600 ST

  • Slėgio, vakuumo ir slėgio skirtumo matavimui.
  • Šeši skirtingi slėgio (skirtumo) matavimo intervalai – nuo prietaisų labai žemam slėgiui (20 mbar) matuoti iki versijų labai aukštam slėgiui (18 bar).
  • Atmosferinis slėgio jutiklis ir temperatūros kompensavimas labai tikslioms išmatuotoms vertėms.
  • Didelis spalvotas skystųjų kristalų ekranas (P x A: 45 x 60 mm), kuriame vienu metu rodomos 4 išmatuotos vertės.
  • Išmatuotos vertės rodomos 9 matavimo vienetais: mbar, Pa, hPa, kPa, mmWC, mmHg, inWC, psi, bar.
  • Pilnai automatinis prietaiso pasitikrinimas, rankinis ir automatinis nulio kalibravimas programos paleidimo metu.
  • MikroSD kortelė sistemiškai nepriklausomam matavimo protokolų saugojimui (HTML formatu) ir greitam programinės įrangos atnaujinimui.
  • Papildoma duomenų kaupiklio funkcija ilgalaikiams matavimams ir diagnostikai (duomenys XML formatu).
  • Pito matavimas (oro greitis) matavimo diapazonui iki 20 mbar ar 150 mbar.

  • Pasidalinti įrašu

Aprašymas

Apačioje

  1. IR spausdintuvo sąsaja
  2. Signalo blokas (garsiakalbis)
  3. USB lizdas maitinimo blokui/įkrovikliui
  4. MikroSD kortelės lizdas

Viršuje

    1. Slėgio/slėgio skirtumo matavimas



Pritaikymo sritis

Skirtas slėgio, vakuumo ir slėgio skirtumo matavimui neagresyviose dujinėse, sausose terpėse.  Idealiai tinka pramonės, medicinos ir oro kondicionavimo technologijų srityse. Kitos tipinės pritaikymo sritys: traukos matavimas dūmtraukiuose, įeinančio slėgio, srauto slėgio ir purkštukų slėgio matavimas, slėgio nuostolio pratekančiose dujose matavimas, filtrų tikrinimas, ventiliacijos sistemos ar ortakiai, gamybos ir gavybos struktūrose, vakuumo matavimas (laboratorijose), paduoto slėgio patikrinimas (gamtinių dujų tiekimo vamzdžiai), degiklių slėgio patikrinimas, talpų skysčiams patikrinimas (įleidimo ir išleidimo slėgis). Prieš matavimą gali būti nustatytos minimalios ir maksimalios vertės; jei šios vertės yra pasiektos, aktyvuojami vizualiniai ar garsiniai signalai.  Nemokama Android programėlė „EuroSoft mobile“ leidžia QR kodų pagalba perduoti matavimų rezultatus į išmanųjį telefoną ir planšetinį kompiuterį ir panaudoti šių rezultatų vizualizavimui. Matavimo protokolai gali būti perduoti elektroniniu paštu.

Techniniai duomenys

Modelis
Matavimo ribos (mbar)
Pito matavimas
Maksimalus viršslėgis (bar)
Skiriamoji geba (mbar)
Tikslumas (% išmatuotos vertės)
S4601 ST
± 150
2 – 50
1.35
0.01 (< 99.99) / 0.1 (> 100)
Pito (m/s): 0.1
0.5 ± 1 skaitmuo
Pito: ±0.8 m/s
S4602 ST
± 20
0.5 – 50
0.25
0.001
Pito (m/s): 0.1
0.5 ± 1 digit
Pito: ±0.3 m/s
S4610 ST
± 1 000
-
16
0.1 (< 999.9) / 1.0 (> 1 000)
0.5 ± 1 skaitmuo
S4650 ST (-F)
± 5 000
-
16
0.1 (< 999.9) / 1.0 (> 1 000)
0.5 ± 1 skaitmuo
S4680 ST (-F)
± 8 000
-
16
0.1 (< 999.9) / 1.0 (> 1 000)
0.5 ± 1 skaitmuo
S4699 ST-F
± 18 000
-
28
1
0.5 ± 1 skaitmuo

Darbinės temperatūros ribos
Aplinkos: 0/40°C
Sandėliavimo: -20/+50°C

Darbo laikas
Maks. 38 val.

Svoris
Apie 250 g

Išmatavimai
W x H x D: 66 x 143 x 37 mm

Ekranas
TFT (skystųjų kristalų) spalvotas ekranas 2,8“
P x A: 45 x 60 mm

Jungtys
S4601 ST, S4602 ST, S4610 ST
S4650 ST, S4680 ST: Ø 8 mm
S4650 ST-F, S4680 ST-F,
S4699 ST-F: Ø 3 mm (Festo)

Maitinimas
Ličio jonų baterija (3,6 V/1 800 mAh) ar maitinimo blokas (mini USB)

Atmintis
MikroSD kortelė, maks. 16 GB

Duomenų kaupiklis
1-999 sekundžių, intervalas laisvai pasirenkamas

Sąsajos
IR, Bluetooth® Smart, QR kodų generatorius, mikroSD kortelės lizdas

Patvirtinimai
EN 50379-2 (išskyrus  S4699 ST)

Komplektacija
– Matavimo prietaisas su maitinimo bloku ir duomenų kabeliu
– Kalibravimo protokolas
– MikroSD kortelė (opcija)
– Apsauginis dėklas su magnetu
