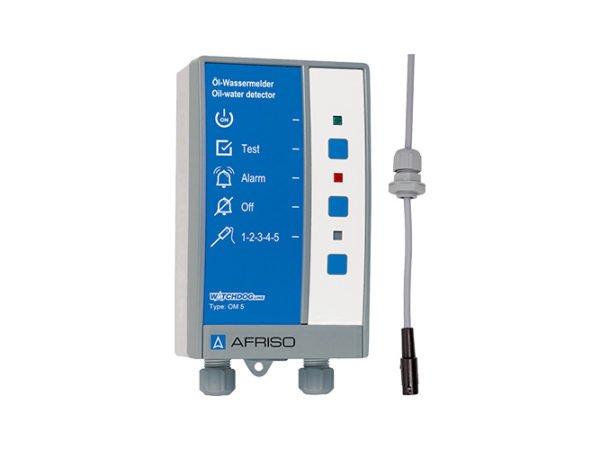

Naftos produktų/vandens pavojaus signalizavimo įrenginys OM 5

  • Sandėliavimo patalpoms, šuliniams, lašintuvams, dvisienėms talpoms
  • Su regimomis / garsinėmis signalizacijomis, testavimo/patvirtinimo mygtukais ir relės išvestimi
  • Savistabos zondas

  • Pasidalinti įrašu

Aprašymas

Į sieną montuojamo korpuso įtaisas sukelia vizualius ir garsinius signalus skysčių kaupimosi atveju, kuriuos gali sukelti talpų nuotėkis, grįžtamoji eiga, potvyniai ir kt. OM 5 susideda iš valdymo įtaiso su vizualiu/garsiniu signalu, testavimo ir patvirtinimo mygtukų, taip pat relės išvesties. Galima prijungti iki penkių fotoelektrinių zondų. Zondai yra sumontuoti žemiausioje stebimojo objekto vietoje. Signalizacija įjungiama, kai zondas kontaktuoja su skysčiu. Garsinis signalas gali būti nutildytas paspaudus patvirtinimo mygtuką. Vizualus signalas išjungiamas, kai nuotėkis yra pašalintas. Testavimo mygtukas leidžia imituoti aliarmo būseną, kad atliktumėte funkcijų patikrą. Relės kontaktas be įtampos yra skirtas papildomos aliarmo įrangos (pvz., Papildomo aliarmo bloko ZAG 01, signalo) prijungimui. Signalizacijos įtaisai tinka montuoti su montavimo rėmu. Sandarinimo komplektas (IP 54) gali būti naudojamas netinkamomis sąlygomis.

Tuščias zondas fotoelektrinių zondų modernizavimui akumuliatorių talpose
OM 5/1 su papildomu zondu mažiausio arba didžiausio lygio nustatymui, pvz., mazuto talpose.

Pritaikymo sritis

Regimai ir garsinei signalizacijai atvejams kai yra aptikti skysčiai, kurių pliūpsnio temperatūra > 55 °C. OM 5 tinka šioms terpėms: mazutui, dyzeliniams degalams arba mažos klampos naftos produktams, variklinėms alyvoms, pavarų dėžės arba hidraulinėms alyvoms, augaliniams aliejams ir transformatorių alyvoms, vandeniui ir kitiems skysčiams.

Naudokite kaip nuotėkio aptikimo sistemos III klasę pagal EN 13160-1 / -4 ir TRWS 791-1.

Techniniai duomenys

Darbinės temperatūros ribos
Aplinkos: -10 / +60 °C

Zondas
L x Ø: 33 x 10 mm
Kabelio ilgis: 10 m

Maitinimo įtampa
OM 5: AC 230 V arba AC / DC 24 V
OM 5/1: AC 230 V

Nominali galia
5 VA

Perjungimo išvestis
Relės kontaktas: 1 be įtampos perjungimo kontaktas

Garsinis signalas
Min. 70 dB (A)

Korpusas
Sienoje tvirtinimas korpusas pagamintas iš smūgiui atsparios plastmasės (ABS)
W x H x D: 100 x 188 x 65 mm
Apsaugos laipsnis: IP 40 (EN 60529)

Patvirtinimas statybos produktams
DIBt: Z-65.40-214, CE ženklinimas

Komplektacija
OM 5: valdymo blokas be zondo
OM 5/1: valdymo blokas
1 fotoelektrinis zondas
1 min/max lygio zondas
