Radijo bangomis valdoma vandens vožtuvo sistema WaterControl 01

  • Esant vandens nuotėkiui, vandens srautas atjungiamas nedelsiant
  • Sumažinti žalos padariniai, trūkus vamzdžiui
  • Rankiniu arba nuotoliniu būdu valdomas atidarymas ir uždarymas
  • Gali būti naudojamas kaip autonominis įrenginys be tinklų sąsajos (gateway) – galimybė tiesiogiai sujungti su „WaterSensor eco“, „WaterSensor con“ar „WaterSensor BWS“

Kategorija:
  • Pasidalinti įrašu

Aprašymas

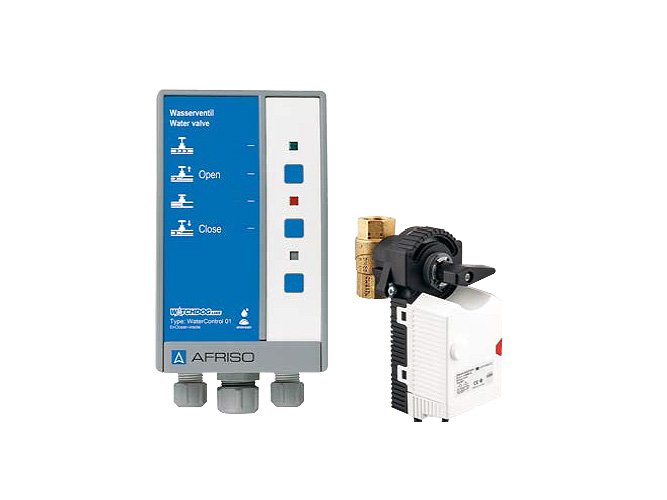

WaterControl 01 sudarytas iš uždarymo vožtuvo, valdymo įrenginio su maitinimo bloku ir belaidžio modulio EnOcean®. Integruojamas į vandens tiekimo vamzdį uždarymo vožtuvas sudarytas iš vandeniui pritaikyto rutulinio ventilio ir pavaros. Galimi keturi diametrų variantai: pajungimo sriegiai G¾, G1, G1¼, G1½.Yra keletas būdų atidaryti ir uždaryti vožtuvą vandens vamzdyje:

  • Mechaninis uždarymo vožtuvo atidarymas/uždarymas, pasukant rankenėlę
  • Elektrinis uždarymo vožtuvo atidarymas/uždarymas valdymo bloko mygtukais
  • Uždarymo vožtuvo uždarymas vandens jutiklio pagalba
  • Uždarymo vožtuvo atidarymas/uždarymas EnOcean® jungiklio pagalba
  • Uždarymo vožtuvo atidarymas/uždarymas AFRISOhome tinklų sąsaja ir išmanaus telefono pagalba

Valdymo blokas turi pastovų belaidį ryšį su vandens jutikliais WaterSensor eco, WaterSensor con,  WaterSensor BWS ir/ar su  AFRISOhome gateway. Jeigu, atsiradus buitinių prietaisų gedimui ar trūkus vandens vamzdžiui, minėti vandens jutikliai aptinka vandens nuotėkį, aktyvuojamas įvykio pranešimas. „WaterControl 01“ gali būti panaudotas uždaryti vandens vamzdį tam, kad iš jo neištekėtų daugiau vandens. AFRISOhome tinklų sąsaja perduoda pavojaus žinutes WLAN, LAN ir GSM ryšiais atsakingam asmeniui (pvz. savininkui, objekto vadovui, sargui ar kitam sukonfigūruotam asmeniui)

Taikymo sritis

Naudojamas reagavimui į pastatatuose esančių jutiklių „WaterSensor eco“, „WaterSensor con“ ar „WaterSensor BWS“ siunčiamus signalus apie įvykį , uždarant ar atidarant vandens tiekimą rankiniu ar nuotoliniu būdu.

Techniniai duomenys

Darbinės temperatūros ribos
Aplinkos: 0/50°C
Sandėliavimo: -10/+80°C
Terpės: 4/80°C

Maitinimo įtampa
AC 100–240 V

Nominali galia
Pavara neveikia: < 2 VA
Pavara veikia: < 5 VA

Valdymo bloko korpusas
Sieninio montavimo korpusas pagamintas iš smūgiui atsparaus plastiko (ABS)
W x H x D: 100 x 188 x 65 mm
Svoris: 430 g
Apsaugos klasė IP 40 (EN 60529)

Rutulinis ventilis (testuotas DWGW) su pavara
W x H x D: 65 x 140 x 70 mm
Svoris: nuo 800 g iki 2 kg
Apsaugos klasė IP 40 (EN 60529)

EnOcean® bevielis ryšys
Dažnis: 868.3 MHz
Perdavimas
Galia: maks. 10 mV
Diapazonas: nuo 10 iki 30 m (priklausomai nuo patalpos išdėstymo ir medžiagų)

Siejami įrenginiai
Galima susieti iki 40 įrenginių:
EnOcean® centralė/gateway
Jutiklis WaterSensor con
Jutiklis WaterSensor eco
Jutiklis WaterSensor BWS
EnOcean® jungiklis atidaryta/uždaryta
Vandens pavojaus signalizavimo įrenginys
WWG bet kokioje komplektacijoje
